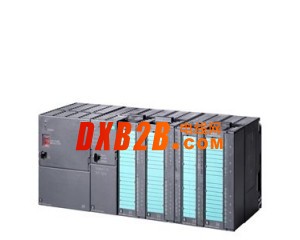

点击图片查看原图
简称 ：西门子CPU314 是西门子S7-300的中央处理器，CPU 运行需要 SIMATIC 微存储卡(MMC)
Area of application
CPU 314 用于对处理能力和响应速度有很高要求的场合。通过其工作存储器，该CPU也适用于中等规模的应用。
CPU 314 安装有：
- 微处理器;
处理器对每条二进制指令的处理时间大约为 60 ns，每个浮点预算的时间为 0.59 µs。 - 扩展存储器;
与执行相关的程序段的 128 KB 高速 RAM（相当于约 42 K 指令）可以为用户程序提供足够的空间；
SIMATIC 微型存储卡（最大 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。 - 灵活的扩展能力;
多达 32 个模块，（4排结构） - MPI多点接口;
集成的 MPI 接口最多可以同时建立与 S7-300/400 或编程设备、PC、OP 的 12 条连接。在这些连接中，始终为编程器和 OP 分别预留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络。
全新原装，质量保证，保修一年，价格合理，支持技术服务！
上海励辉自动化科技有限公司 在经营工控行业要求精益求精，具备如下业务优势：
（西门子可编程控制器），（西门子触摸屏），（西门子数控伺服），
（西门子伺服电机），（西门子直流变频器），（西门子直流调速器），（西门子工业以太网），（西门子通信电缆）
联系人 ：黄超（销售工程师）
24小时销售技术服务热线 ：13764683783
电话（ Tel ）： +86-021-60440251
传真（ Fax ）： +86-21-33737848
商务（ Q Q ）： 669309615
|
6ES7 314-1AG14-0AB0 |
|
|
一般信息 |
|
|
硬件产品型号 |
01 |
|
固件型号 |
V3.3 |
|
工程组态 |
|
|
STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218） |
|
电源电压 |
|
|
24 V DC |
√ |
|
输入电流 |
|
|
电流消耗（额定值） |
650 mA |
|
电流消耗（空载），典型值 |
140 mA |
|
冲击电流，典型值 |
3.5 A |
|
I²t |
1 A²·s |
|
功耗 |
|
|
功耗，典型值 |
4 W |
|
存储器 |
|
|
工作存储器 |
|
|
128 kbyte |
|
X |
|
64 kbyte |
|
装载存储器 |
|
|
√ |
|
8 兆字节 |
|
10 a |
|
后备 |
|
|
√；通过 MMC 保证（免维护） |
|
√；程序和数据 |
|
CPU 处理时间 |
|
|
位操作，最小 |
0.06 µs |
|
字操作，最小 |
0.12 µs |
|
定点数运算，最小 |
0.16 µs |
|
浮点数运算，最小 |
0.59 µs |
|
CPU 块 |
|
|
块数量（总数） |
1024；(DBs、FCs、FBs)；通过使用 MMC 可以减少可装载块的最大数量。 |
|
DB |
|
|
1 024；编号范围：1 到 16000 |
|
64 kbyte |
|
FB |
|
|
1 024；编号范围：0 到 7999 |
|
64 kbyte |
|
FC |
|
|
1 024；编号范围：0 到 7999 |
|
64 kbyte |
|
OB |
|
|
64 kbyte |
|
嵌套深度 |
|
|
16 |
|
4 |
|
计数器、定时器及其保持性 |
|
|
S7 计数器 |
|
|
256 |
|
|
|
√ |
|
0 |
|
255 |
|
Z0 ～ Z7 |
|
|
|
0 |
|
999 |
|
IEC 计数器 |
|
|
√ |
|
SFB |
|
不限（只取决于 RAM 容量） |
|
S7 定时器 |
|
|
256 |
|
|
|
√ |
|
0 |
|
255 |
|
无保持性 |
|
|
|
10 ms |
|
9 990 s |
|
IEC 定时器 |
|
|
√ |
|
SFB |
|
不限（只取决于 RAM 容量） |
|
数据区及其保持性 |
|
|
保持数据区域，总共 |
全部，最大 64 KB |
|
标志 |
|
|
256 字节 |
|
√；MB 0 – MB 255 |
|
MB 0 - MB 15 |
|
8; 1个存储字节 |
|
数据块 |
|
|
√；通过 DB 上的非保持性 |
|
√ |
|
局部数据 |
|
|
32 KB；每个块最大 2 KB |
|
地址区 |
|
|
I/O 地址区 |
|
|
1,024 字节 |
|
1,024 字节 |
|
过程映像 |
|
|
1,024 字节 |
|
1,024 字节 |
|
128 字节 |
|
128 字节 |
|
数字量通道 |
|
|
1 024 |
|
1 024 |
|
1 024 |
|
1 024 |
|
模拟量通道 |
|
|
256 |
|
256 |
|
256 |
|
256 |
|
硬件组态 |
|
|
机架，最大 |
4 |
|
每个机架的模块数量，最多 |
8 |
|
扩展设备，最大 |
3 |
|
DP 主站的数量 |
|
|
0 |
|
4 |
|
可运行的 FM 和 CP 数量（推荐） |
|
|
8 |
|
8 |
|
10 |
|
时间 |
|
|
时钟 |
|
|
√ |
|
√ |
|
10 s；典型值：2 s |
|
6 个星期；40°C 环境温度 |
|
电源关闭后时钟继续运行 |
|
时钟以发生故障时的时间继续运行 |
|
运行小时计数器 |
|
|
1 |
|
0 |
|
0至2^31 小时（当使用 SFC 101时） |
|
1 小时 |
|
√；在每次重启时必须重新启动 |
|
时间同步 |
|
|
√ |
|
√ |
|
√ |
|
√ |
|
X |
|
接口 |
|
|
USB 接口数量 |
0 |
|
第 1 个接口 |
|
|
接口类型 |
内置 RS 485 接口 |
|
物理 |
RS485 |
|
隔离 |
X |
|
接口电源 (15-30 VDC)，最大 |
200 mA |
|
功能性 |
|
|
√ |
|
X |
|
X |
|
X |
|
MPI |
|
|
|
|
√ |
|
X |
|
√ |
|
√ |
|
√；仅服务器，在一侧组态 |
|
X |
|
√ |
|
187.5 kbit/s |
|
通信功能 |
|
|
编程器/OP 通信 |
√ |
|
数据记录路由 |
X |
|
全局数据通信 |
|
|
√ |
|
8 |
|
8 |
|
8 |
|
8 |
|
22 字节 |
|
22 字节 |
|
S7 基本通信 |
|
|
√ |
|
76 字节 |
|
76 字节；76 字节（带 X_SEND 或 X_RCV）；64 字节（带 X_PUT 或or X_GET，作为服务器） |
|
S7 通信 |
|
|
√ |
|
√ |
|
√；通过 CP 和可加载的功能块 |
|
180 字节；采用 PUT/GET |
|
240 字节；作为服务器 |
|
S5 可兼容通信 |
|
|
√；通过 CP 和可加载的 FC |
|
连接数量 |
|
|
12 |
|
S7 报文功能 |
|
|
报文功能可以登录站的数量，最多 |
12；取决于为 PG/OP 和 S7 基本通信所组态的连接 |
|
过程诊断报文 |
√ |
|
可同时激活的 Alarm-S 块，最多 |
300 |
|
调试功能 |
|
|
状态/控制 |
|
|
√ |
|
输入、输出、位存储器、DB、定时器、计数器 |
|
30 |
|
30 |
|
14 |
|
强制 |
|
|
√ |
|
输入，输出 |
|
10 |
|
状态块 |
√；最多 2 个，同时 |
|
单步运行 |
√ |
|
断点数量 |
4 |
|
诊断缓冲区 |
|
|
√ |
|
500 |
|
X |
|
100；只保留最后 100 项 |
|
499 |
|
√; 10 - 499 |
|
10 |
|
环境条件 |
|
|
工作温度 |
|
|
0 °C |
|
60 °C |
|
组态 |
|
|
编程 |
|
|
|
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
见“指令表” |
|
8 |
|
专门知识保护 |
|
|
√ |
|
√；带有 S7 块加密功能 |
|
外形尺寸 |
|
|
宽 |
40 mm |
|
高 |
125 mm |
|
深 |
130 mm |
|
重量 |
|
|
重量，约 |
280 g |
