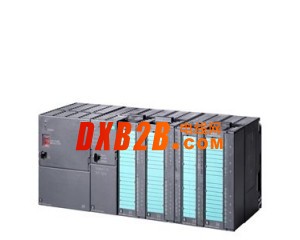

西门子CPU315-2DP 订货号：6ES7315-2AH14-0AB0
CPU 运行需要 SIMATIC 微存储卡(MMC)
Area of application
CPU 315-2 DP 是一个带有大中型程序存储器和 PROFIBUS DP 主/从接口的 CPU。除了集中式 I/O 结构外，它还可用于分布式自动化结构。
它在 SIMATIC S7-300 中经常被用作标准 PROFIBUS DP 主站。 该 CPU 也被用作分布式智能设备（DP从站）。
它已经依照量化框架作了优化，以便使用 SIMATIC 工程工具，如：
- 用SCL编程
- 用S7-GRAPH进行顺序控制编程
另外，CPU 为采用软件来实现一些简单的工艺任务提供了一个理想的平台，例如：
- 简单的运动控制
- 使用 STEP 7 块或运行软件“标准/模块化PID控制” 来实现闭环控制任务的解决方案
通过使用 SIMATIC S7-PDIAG 可以实现扩展过程诊断。
全新原装，质量保证，保修一年，价格合理，支持技术服务！
上海励辉自动化科技有限公司 在经营工控行业要求精益求精，具备如下业务优势：
（西门子可编程控制器），（西门子触摸屏），（西门子数控伺服），
（西门子伺服电机），（西门子直流变频器），（西门子直流调速器），（西门子工业以太网），（西门子通信电缆）
联系人 ：黄超（销售工程师）
24小时销售技术服务热线 ：13764683783
电话（ Tel ）： +86-021-60440251
传真（ Fax ）： +86-21-33737848
商务（ Q Q ）： 669309615
西门子CPU315-2DP产品信息
|
6ES7 315-2AH14-0AB0 |
|
|
一般信息 |
|
|
硬件产品型号 |
01 |
|
固件型号 |
V3.3 |
|
工程组态 |
|
|
STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218） |
|
电源电压 |
|
|
24 V DC |
√ |
|
输入电流 |
|
|
电流消耗（额定值） |
850 mA |
|
电流消耗（空载），典型值 |
150 mA |
|
冲击电流，典型值 |
3.5 A |
|
I²t |
1 A²·s |
|
功耗 |
|
|
功耗，典型值 |
4.5 W |
|
存储器 |
|
|
工作存储器 |
|
|
256 kbyte |
|
X |
|
128 kbyte |
|
装载存储器 |
|
|
√ |
|
8 兆字节 |
|
10 a |
|
后备 |
|
|
√；通过 MMC 保证（免维护） |
|
√；程序和数据 |
|
CPU 处理时间 |
|
|
位操作，最小 |
0.05 µs |
|
字操作，最小 |
0.09 µs |
|
定点数运算，最小 |
0.12 µs |
|
浮点数运算，最小 |
0.45 µs |
|
CPU 块 |
|
|
块数量（总数） |
1024；(DBs、FCs、FBs)；通过使用 MMC 可以减少可装载块的最大数量。 |
|
DB |
|
|
1 024；编号范围：1 到 16000 |
|
64 kbyte |
|
FB |
|
|
1 024；编号范围：0 到 7999 |
|
64 kbyte |
|
FC |
|
|
1 024；编号范围：0 到 7999 |
|
64 kbyte |
|
OB |
|
|
64 kbyte |
|
嵌套深度 |
|
|
16 |
|
4 |
|
计数器、定时器及其保持性 |
|
|
S7 计数器 |
|
|
256 |
|
|
|
√ |
|
0 |
|
255 |
|
Z0 ～ Z7 |
|
|
|
0 |
|
999 |
|
IEC 计数器 |
|
|
√ |
|
SFB |
|
不限（只取决于 RAM 容量） |
|
S7 定时器 |
|
|
256 |
|
|
|
√ |
|
0 |
|
255 |
|
无保持性 |
|
|
|
10 ms |
|
9 990 s |
|
IEC 定时器 |
|
|
√ |
|
SFB |
|
不限（只取决于 RAM 容量） |
|
数据区及其保持性 |
|
|
保持数据区域，总共 |
全部，最大 128 KB |
|
标志 |
|
|
2 048 字节 |
|
√；MB 0 – MB 2047 |
|
MB 0 - MB 15 |
|
8; 1个存储字节 |
|
数据块 |
|
|
√；通过 DB 上的非保持性 |
|
√ |
|
局部数据 |
|
|
32 KB；每个块最大 2 KB |
|
地址区 |
|
|
I/O 地址区 |
|
|
2 048 字节 |
|
2 048 字节 |
