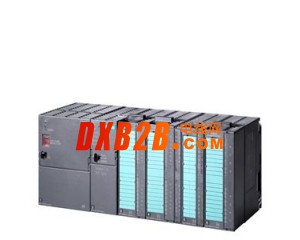

西门子CPU315-2PN/DP
订货号：6ES7315-2EH14-0AB0
描述：ATIC S7-300 CPU 315-2 PN/DP, CENTRAL PROCESSING UNIT WITH 384 KBYTE WORKING MEMORY, 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE ETHERNET PROFINET, WITH 2 PORT SWITCH, MICRO MEMORY CARD NECESSARY
全新原装，质量保证，保修一年，价格合理，支持技术服务！
上海励辉自动化科技有限公司 在经营工控行业要求精益求精，具备如下业务优势：
（西门子可编程控制器），（西门子触摸屏），（西门子数控伺服），
（西门子伺服电机），（西门子直流变频器），（西门子直流调速器），（西门子工业以太网），（西门子通信电缆）
联系人 ：黄超（销售工程师）
24小时销售技术服务热线 ：13764683783
电话（ Tel ）： +86-021-60440251
传真（ Fax ）： +86-21-33737848
商务（ Q Q ）： 669309615
CPU 315-2 PN/DP 具有中等规模程序量.除了分布式I/O结构，它还可用于分布式自动化结构。可在SIMATIC S7-300中用作PROFINET IO控制器以及标准PROFIBUS DP主站。CPU 315-2 PN/DP还可用作分布式智能从站(DP从站)。
CPU 315-2 PN/DP为采用软件来实现一些简单的工艺任务提供了一个理想的平台，例如：
- Easy Motion Control 运动控制
- 使用 STEP 7 块或运行软件“标准/模块化PID控制” 来实现闭环控制任务的解决方案
使用 SIMATIC S7-PDIAG 进行扩展过程诊断。
无需其他组件，通过CPU的集成组合就可以实现网络自动化解决方案。
Design
CPU 315-2 PN/DP 装配有：
- 微处理器;
处理器处理每条二进制指令执行时间约为 50 ns，每条浮点数运行指令约为 450ns。 - 384 KB 主存储器（相当于大约 128 K 条指令）；
与程序组件执行相关的大容量工作存储器为用户程序提供了充分的空间。作为程序装载存储器的微型存储卡（最大为 8 MB）也允许将可以项目（包括符号和注释）保存在 CPU 中。装载存储器还可用于数据归档和配方管理。 - 灵活的扩展；
多达 32 个模块，（４ 层结构） - MPI/DP 组合接口；
第一个集成的 MPI/DP 接口最多能同时建立 16 个与 S7-300/400的连接或与编程器、PC 和 OP 的连接。 在这些连接中，始终分别为 PG 和 OP 各保留一个连接。
MPI 可以通过“全局数据通讯”与最多32个CPU组建简单的网络。
该接口可从MPI接口重新设置为DP接口。
PROFIBUS DP 接口:
DP 接口可用作 DP 主站或 DP 从站运行。在该接口上，PROFIBUS DP从站可在等时模式下运行．全面支持 PROFIBUS DP V1 标准。这将增加 DP V1 标准从站在诊断和参数赋值能力的范围。 - 以太网接口；
CPU 315-2 PN/DP 的第 2 个内置接口是一个基于以太网 TCP/IP 的 PROFINET 接口，带有双端口交换机。
它支持下列协议：- S7通讯用于在SIMATIC控制器间进行数据通讯;
- 通过 STEP 7 进行编程、启动和诊断的 PG/OP 通讯;
- 与HMI和SCADA连接的PG/OP通讯;
- 在PROFINET上实现开放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通讯；
- SIMATIC NET OPC-Server用于与其它控制器以及CPU自带的I/O设备进行通讯
| 6ES7 307-1BA00-0AA0 |
电源模块(2A) |
| 6ES7 307-1EA01-0AA0 |
电源模块(5A) |
| 6ES7 307-1KA02-0AA0 |
电源模块(10A) |
| CPU | |
| 6ES7 312-1AE13-0AB0 | CPU312，32K内存 |
| 6ES7 312-5BE03-0AB0 |
CPU312C，32K内存 10DI/6DO |
| 6ES7 313-5BF03-0AB0 |
CPU313C，64K内存 24DI/16DO / 4AI/2AO |
| 6ES7 313-6BF03-0AB0 |
CPU313C-2PTP，64K内存 16DI/16DO |
| 6ES7 313-6CF03-0AB0 |
CPU313C-2DP，64K内存 16DI/16DO |
| 6ES7 314-1AG13-0AB0 |
CPU314,96K内存 |
| 6ES7 314-6BG03-0AB0 |
CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO |
| 6ES7 314-6CG03-0AB0 |
CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO |
| 6ES7 315-2AG10-0AB0 |
CPU315-2DP, 128K内存 |
| 6ES7 315-2EH13-0AB0 |
CPU315-2 PN/DP, 256K内存 |
| 6ES7 317-2AJ10-0AB0 |
CPU317-2DP,512K内存 |
| 6ES7 317-2EK13-0AB0 |
CPU317-2 PN/DP,1MB内存 |
| 6ES7 318-3EL00-0AB0 |
CPU319-3 PN/DP,1.4M内存 |
| 内存卡 | |
| 6ES7 953-8LF20-0AA0 | SIMATIC Micro内存卡 64kByte(MMC) |
| 6ES7 953-8LG11-0AA0 |
SIMATIC Micro内存卡128KByte(MMC) |
| 6ES7 953-8LJ20-0AA0 |
SIMATIC Micro内存卡512KByte(MMC) |
| 6ES7 953-8LL20-0AA0 |
SIMATIC Micro内存卡2MByte(MMC) |
| 6ES7 953-8LM20-0AA0 |
SIMATIC Micro内存卡4MByte(MMC) |
| 6ES7 953-8LP20-0AA0 |
SIMATIC Micro内存卡8MByte(MMC) |
| 开关量模板 | |
| 6ES7 321-1BH02-0AA0 | 开入模块（16点，24VDC） |
| 6ES7 321-1BH10-0AA0 |
开入模块（16点，24VDC） |
| 6ES7 321-1BH50-0AA0 |
开入模块（16点，24VDC，源输入） |
| 6ES7 321-1BL00-0AA0 |
开入模块（32点，24VDC） |
| 6ES7 321-7BH01-0AB0 |
开入模块（16点，24VDC，诊断能力） |
| 6ES7 321-1EL00-0AA0 |
开入模块（32点，120VAC） |
| 6ES7 321-1FF01-0AA0 |
开入模块（8点，120/230VAC） |
| 6ES7 321-1FF10-0AA0 |
开入模块（8点，120/230VAC）与公共电位单独连接 |
| 6ES7 321-1FH00-0AA0 |
开入模块（16点，120/230VAC） |
| 6ES7 321-1CH00-0AA0 |
开入模块（16点，24/48VDC） |
| 6ES7 321-1CH20-0AA0 |
开入模块（16点，48/125VDC） |
| 6ES7 322-1BH01-0AA0 |
开出模块（16点，24VDC） |
| 6ES7 322-1BH10-0AA0 |
开出模块（16点，24VDC）高速 |
| 6ES7 322-1CF00-0AA0 |
开出模块（8点，48-125VDC） |
| 6ES7 322-8BF00-0AB0 |
开出模块（8点，24VDC）诊断能力 |
| 6ES7 322-5GH00-0AB0 |
开出模块（16点，24VDC，独立接点，故障保护） |
| 6ES7 322-1BL00-0AA0 |
开出模块（32点，24VDC） |
| 6ES7 322-1FL00-0AA0 |
开出模块（32点，120VAC/230VAC） |
| 6ES7 322-1BF01-0AA0 |
开出模块（8点，24VDC，2A） |
| 6ES7 322-1FF01-0AA0 |
开出模块（8点，120V/230VAC） |
| 6ES7 322-5FF00-0AB0 |
开出模块（8点，120V/230VAC，独立接点） |
| 6ES7 322-1HF01-0AA0 |
开出模块（8点,继电器,2A） |
| 6ES7 322-1HF10-0AA0 |
开出模块（8点,继电器,5A，独立接点） |
| 6ES7 322-1HH01-0AA0 |
开出模块(16点,继电器) |
| 6ES7 322-5HF00-0AB0 |
开出模块（8点,继电器,5A，故障保护） |
| 6ES7 322-1FH00-0AA0 |
开出模块（16点，120V/230VAC） |
| 6ES7 323-1BH01-0AA0 |
8点输入，24VDC；8点输出，24VDC模块 |
| 6ES7 323-1BL00-0AA0 |
16点输入，24VDC；16点输出，24VDC模块 |
| 模拟量模板 | |
| 6ES7 331-7KF02-0AB0 |
模拟量输入模块(8路，多种信号) |
| 6ES7 331-7KB02-0AB0 |
模拟量输入模块(2路，多种信号) |
| 6ES7 331-7NF00-0AB0 |
模拟量输入模块(8路，15位精度) |
| 6ES7 331-7NF10-0AB0 |
模拟量输入模块(8路，15位精度)4通道模式 |
| 6ES7 331-7HF01-0AB0 |
模拟量输入模块(8路，14位精度，快速) |
| 6ES7 331-1KF01-0AB0 |
模拟量输入模块(8路, 13位精度) |
| 6ES7 331-7PF01-0AB0 |
8路模拟量输入,16位,热电阻 |
| 6ES7 331-7PF11-0AB0 |
8路模拟量输入,16位,热电偶 |
| 6ES7 332-5HD01-0AB0 |
模拟输出模块(4路) |
| 6ES7 332-5HB01-0AB0 |
模拟输出模块(2路) |
| 6ES7 332-5HF00-0AB0 |
模拟输出模块(8路) |
| 6ES7 332-7ND02-0AB0 |
模拟量输出模块(4路，15位精度) |
| 6ES7 334-0KE00-0AB0 |
模拟量输入(4路RTD)/模拟量输出（2路） |
| 6ES7 334-0CE01-0AA0 |
模拟量输入(4路)/模拟量输出（2路） |
| 附件 | |
| 6ES7 365-0BA01-0AA0 | IM365接口模块 |
| 6ES7 360-3AA01-0AA0 |
IM360接口模块 |
| 6ES7 361-3CA01-0AA0 |
IM361接口模块 |
| 6ES7 368-3BB01-0AA0 |
连接电缆 (1米) |
| 6ES7 368-3BC51-0AA0 |
连接电缆 (2.5米) |
| 6ES7 368-3BF01-0AA0 |
连接电缆 (5米) |
| 6ES7 368-3CB01-0AA0 |
连接电缆 (10米) |
| 6ES7 390-1AE80-0AA0 |
导轨(480mm) |
| 6ES7 390-1AF30-0AA0 |
导轨(530mm) |
| 6ES7 390-1AJ30-0AA0 |
导轨(830mm) |
| 6ES7 390-1BC00-0AA0 |
导轨(2000mm) |
| 6ES7 392-1AJ00-0AA0 |
20针前连接器 |
| 6ES7 392-1AM00-0AA0 |
40针前连接器 |
| 功能模板 | |
| 6ES7 350-1AH03-0AE0 | FM350-1 计数器功能模块 |
| 6ES7 350-2AH00-0AE0 |
FM350-2 计数器功能模块 |
| 6ES7 351-1AH01-0AE0 |
FM351 定位功能模块 |
| 6ES7 352-1AH02-0AE0 |
FM352 电子凸轮控制器+组态包光盘 |
| 6ES7 355-0VH10-0AE0 |
FM355C 闭环控制模块 |
| 6ES7 355-1VH10-0AE0 |
FM355S 闭环控制系统 |
| 6ES7 355-2CH00-0AE0 |
FM355-2C 闭环控制模块 |
| 6ES7 355-2SH00-0AE0 |
FM355-2S 闭环控制模块 |
| 6ES7 338-4BC01-0AB0 |
SM338绝对位置输入模块 |
| 6ES7 352-5AH00-0AE0 |
FM352-5高速布尔处理器 |
| 6ES7 352-5AH00-7XG0 |
FM352-5功能软件包 |
| 通讯模板 | |
| 6ES7 340-1AH02-0AE0 | CP340 通讯处理器（RS232） |
| 6ES7 340-1BH02-0AE0 |
CP340 通讯处理器（20mA/TTY） |
| 6ES7 340-1CH02-0AE0 |
CP340 通讯处理器（RS485/RS422） |
| 6ES7 341-1AH01-0AE0 |
CP341 通讯处理器（RS232） |
| 6ES7 341-1BH01-0AE0 |
CP341 通讯处理器（20mA/TTY） |
| 6ES7 341-1CH01-0AE0 |
CP341 通讯处理器（RS485/RS422） |
| 6ES7 870-1AA01-0YA0 |
可装载驱动 MODBUS RTU 主站 |
| 6ES7 870-1AB01-0YA0 |
可装载驱动 MODBUS RTU 从站 |
| 6ES7 902-1AB00-0AA0 |
RS232电缆 5m |
| 6ES7 902-1AC00-0AA0 |
RS232电缆 10m |
| 6ES7 902-1AD00-0AA0 |
RS232电缆 15m |
| 6ES7 902-2AB00-0AA0 |
20mA/TTY电缆 5m |
| 6ES7 902-2AC00-0AA0 |
20mA/TTY电缆 10m |
| 6ES7 902-2AG00-0AA0 |
20mA/TTY电缆 50m |
| 6ES7 902-3AB00-0AA0 |
RS485/RS422电缆 5m |
| 6ES7 902-3AC00-0AA0 |
RS485/RS422电缆 10m |
| 6ES7 902-3AG00-0AA0 |
RS485/RS422电缆 50m |
| 6GK7 342-5DA02-0XE0 |
CP342-5通讯模块 |
| 6GK7 342-5DF00-0XE0 |
CP342-5 光纤通讯模块 |
| 6GK7 343-5FA01-0XE0 |
CP343-5通讯模块 |
| 6GK7 343-1EX30-0XE0 |
CP343-1 以太网通讯模块 |
| 6GK7 343-1EX21-0XE0 |
CP343-1 以太网通讯模块 |
| 6GK7 343-1CX00-0XE0 |
CP343-1 以太网通讯模块 |
| 6GK7 343-1CX10-0XE0 |
CP343-1 以太网通讯模块 |
| 6GK7 343-1GX20-0XE0 |
CP343-1 IT 以太网通讯模块 |
| 6GK7 343-1GX21-0XE0 |
CP343-1 IT 以太网通讯模块(支持PROFINET) |
| 6GK7 343-1HX00-0XE0 |
CP343-1PN PROFINET以太网通讯模块 |
| 6GK7 343-2AH00-0XA0 |
CP343-2 AS-Interface |
