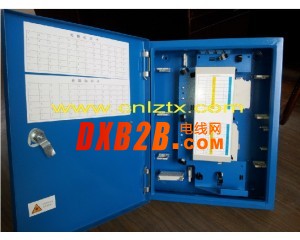

1、插片式光纤分纤箱
技术参数：
|
槽位数
|
光分路器(微型)容量（个）
|
外形尺寸（mm）
|
|||
|
4槽/2槽
|
1×4
|
1×8
|
1×16
|
1×32
|
（高）×（宽）×（深）
|
|
4/2
|
4/2
|
4/1
|
1
|
460×340×100/350*340*100
|
|
|
工作环境温度
|
﹣10℃～﹢40℃（室内）；﹣40℃～﹢60℃（室外）
|
||||
|
环境湿度
|
≦85%（﹢30℃）（室内）；≦95%（﹢40℃）（室内）
|
||||
|
大气压力
|
70kPa～106 kPa
|
||||
|
光缆进入数量
|
1×2根（上、下进缆）
|
||||
|
皮纤进入数量
|
8×4根（上、下进缆）
|
||||
|
箱门开启角度
|
180°
|
||||
|
接地排耐电压水平
|
≥3000V（DC）/10mA/1min
|
||||
|
绝缘电阻
|
≥2×1020MΩ500V
|
||||
产品特点：
＊箱体材质采用优质冷轧板（Q235-A）制成，箱体表面采用环氧静电喷塑，具有耐腐蚀、耐老化；
＊塑件部分采用阻燃ABS材质部件；
＊双层结构设计，上层为光分路器配线层，下层为光纤熔接层；
＊光分路器模块采用抽屉式模块设计，具有很强的互换性和通用性；
＊采用翻板式结构，能高密度的配置端口和分光设施。
＊符合(YD/T988-2007通信光缆交接箱要求)
产品应用：
＊本产品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备；
2、盒式光纤分纤箱
技术参数：
|
分纤数（Max）
|
光分路器(模块)容量（个）
|
外形尺寸（mm）
|
||||
|
72芯～12芯
|
1×4
|
1×8
|
1×16
|
1×32
|
1×64
|
（高）×（宽）×（深）
|
|
18/3
|
9/1
|
4/0
|
2/0
|
1/0
|
350×350×90
|
|
|
工作环境温度
|
﹣10℃～﹢40℃（室内）；﹣40℃～﹢60℃（室外）
|
|||||
|
环境湿度
|
≦85%（﹢30℃）（室内）；≦95%（﹢40℃）（室内）
|
|||||
|
大气压力
|
70kPa～106 kPa
|
|||||
|
光缆进入数量
|
1×2根（上、下进缆）
|
|||||
|
皮纤进入数量
|
6×2根（上、下进缆）
|
|||||
|
箱门开启角度
|
120°
|
|||||
|
接地排耐电压水平
|
≥3000V（DC）/10mA/1min
|
|||||
|
绝缘电阻
|
≥2×1020MΩ500V
|
|||||
产品特点：
＊箱体材质采用优质冷轧板（Q235-A）制成，箱体表面采用环氧静电喷塑，具有耐腐蚀、耐老化；
＊塑件部分采用阻燃ABS材质部件；
＊单层结构设计，操作方便，结构紧凑；
＊本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。
＊光分路器模块采用模块设计，具有很强的互换性和通用性；
＊符合(YD/T988-2007通信光缆交接箱要求)
产品应用：
＊本产品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备
