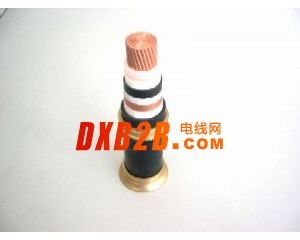

阻燃电力电缆按企业标准制造，其中阻燃特性符合GBl2666．5(1EC332—3)的要求。
耐火电力电缆按企业标准制造，其中耐火特性符合GBl2666．6(1EC331)的要求。
用途：本产品适用于交流额定电压0．6／1kV的线路中，供输、 配电能用。阻燃电力电缆适用于要求阻燃的场合。耐火 电力电缆适用于高层建筑、大型商场等人口密集地区， 需要防火救生的场合。
使用特性及主要技术性能：
①电缆导体长期允许工作温度不超过70℃。短路时(最长持续时间不超过5秒)，电缆导体的最高温度不超过160℃；
②敷设电缆时的环境温度应不低于0℃，低于0℃时应先加热。最小弯曲半径不小于电缆外径的15倍。
③导体直流电阻应符合GB3956的规定。
④工频耐电压试验：3．5kV／5min~击穿。
⑤阻燃特性：
阻燃电缆能经受GBl2666．5(1EC332-3)规定的成束燃烧试验。
低烟低卤阻燃电缆能经受GBl2666．5(1EC332-3)规定的成束燃烧试验，且燃烧时烟浓度符合GBl2666．7(1ECl034的规定、燃烧析出气体中HCL含量应≤100mg／g，并符合IEC574-1的要求。
低烟无卤阻燃电缆能经受GBl2666．5(1EC332-3)规定的成束燃烧试验、且燃烧时的烟浓度符合GBl2666．7(IECl034)的规定，燃烧析出气体水溶液的pH值≥4．3，导电率≤10us／mm并符合0EC754-2的要求。
耐火电缆能经受GBl2666．6(1EC331)规定耐火试验。
型号和名称：
| 型 号 | 名 称 | 适用场合 | |
| 铜Cu | 铝Al | ||
| VV | VLV | 聚氯乙烯绝缘聚氯乙烯护套电力电缆 | 敷设在室内、隧道、电缆 沟及管道中，电缆不能承受机械外力作用。阻燃电 缆适用于要求阻燃的场合。 耐火电缆适用于防火要求 高的场合。 |
| VY | VLY | 聚氯乙烯绝缘聚乙烯护套电力电缆 | |
| ZR-VV | ZR-VLV | 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆 | |
| ZR-VDVD | ZR-VDLVD | 聚氯乙烯绝缘聚氯乙烯护套低烟低卤阻 燃电力电缆 | |
| ZR-EE | ZR-ELE | 聚烯烃绝缘及护套低烟无卤阻燃电力电缆 | |
| NH-VV | - | 聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆 | |
| VV22 | VLV22 | 聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆 | 敷设在地下，电缆能承受机械外力作用，但不能承受大拉力。阻燃电缆适用于 求阻燃的场合。耐火电缆适用于防火要求高的场合。 |
| ZR-VV22 | ZR-VLV22 | 聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃电力电缆 | |
| ZR-VDVD22 | ZR-VDLVD22 | 聚氯乙烯绝缘及护套钢带铠装低烟低卤阻燃电力电缆 | |
| ZR-EE23 | ZR-ELE23 | 聚烯烃绝缘及护套钢带铠装低烟无卤阻燃电力电缆 | |
| NH-VV22 | - | 聚氯乙烯绝缘聚氯乙烯护套钢带铠装耐火电力电缆 | |
| VV23 | VLV23 | 聚氯乙烯绝缘聚乙烯护套钢带铠装电力电缆 | |
| VV32 | VLV32 | 聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆 | |
| ZR-VV32 | ZR-VLV32 | 聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装阻燃电力电缆 | 敷设在室内、矿井及水，能承受机械外力作用和相当的拉力。阻燃电缆适用于要求阻燃的场合 。耐火电缆适用于防火要求高的场合。 |
| NH-VV32 | - | 聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装耐火电力电缆 | |
| VV33 | VLV33 | 聚氯乙烯绝缘聚乙烯护套细钢丝铠装电力电缆 | |
| VV42 | VLV42 | 聚氯乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆 | |
| ZR-VV42 | ZR-VLV42 | 聚氯乙烯绝缘聚氯乙烯护套粗钢丝铠装阻燃电力电缆 | - |
| NH-VV42 | - | 聚氯乙烯绝缘聚氯乙烯护套粗钢丝铠装耐火电力电缆 | - |
| VV43 | VLV43 | 聚氯乙烯绝缘聚乙烯护套粗钢丝铠装电力电缆 | - |
型号说明：
| 项目 | 代号 | 说明 |
| 阻燃特性 | - ZR WL |
非阻燃 阻燃分A、B、C三级 低烟无卤 |
| 绝缘 | V | 交联聚乙烯 |
| 导体 | - L |
铜芯 铝芯 |
| 护套或内护套 | V VD Y E |
聚氯乙烯 低烟低卤阻燃聚氯乙烯 聚乙烯 阻燃聚烯烃 |
| 铠装层 | 22 23 32 33 42 43 |
双钢带铠装 细钢丝铠装 粗钢丝铠装 |
| 外护层 | V Y |
聚氯乙烯 聚乙烯 |
电缆规格：
| 型号 | 芯数 | 标称截面 | |
| 铜芯 | 铝芯 | ||
| VV VY ZR-VV NH-VV ZR-VDVD ZR-EE | -- | 1 | 1.5-400 |
| -- | VLV VLY ZR-VLV ZR-VDLVD ZR-ELE |
2.5-400 | |
| VV22 VV23 ZR-VV22 NH-VV22 ZR-VDVD22 ZR-EE23 |
VLV22 VLV23 ZR-VLV22 ZR-VDLVD22 ZR-ELE23 |
10-400 | |
| VV VY ZR-VV NH-VV ZXR-VDVD ZR-EE | -- | 2 | 1.5-185 |
| -- | VLV VLY ZR-VLV ZR-VDLVD ZR-ELE |
2.5-185 | |
| VV22 VV23 ZR-VV22 NH-VV22 ZR-VDVD22 ZR-EE23 |
VLV22 VLV23 ZR-VLV22 ZR-VDLVD22 ZR-ELE23 |
4-185 | |
| VV VY ZR-VV NH-VV ZR-VDVD ZR-EE |
-- | 3 | 1.5-300 |
| -- | VLV VLY ZR-VLV ZR-VDLVD ZR-ELE |
2.5-300 | |
| VV22 VV23 VV32 VV33 VV42 VV43 ZR-VV22 ZR-VV32 ZR-VV42 ZR-VDVD22 ZR-EE23 NH-VV22 NH-VV32 NH-VV42 |
VLV22 VLV23 VLV32 VLV33VLV42VLV43ZR-VLV22 ZR-VLV32ZR-VLV42 ZR-VDLVD22ZR-ELE23 |
4-300 | |
| VV VY ZR-VV NH-VV ZR-VDVD ZR-EE VV22 VV23 VV32 VV33 VV42 VV43 ZR-VV22 NH-VV32 NG-VV42 ZR-VDVD22 ZR-EE23 |
VLV VLY ZR-VLVZR-VDLVD ZR-ELE VLV22 VLV23 VLV32 VLV33 VLV42 VLV43 ZR-VLV22 ZR-VLV32 ZR-VLV42 ZR-VDLVD22 ZZR-ELE23 |
3+1 3+2 4+1 |
4-300 |
| VV VY ZR-VV NH-VV ZR-VDVD ZR-EE |
-- | 4 5 |
1.5-300 |
| -- | VLV VLY ZR-VLV ZR-VDLVD ZR-ELE |
2.5-300 | |
| VV22 VFV23 ZR-VV22 NH-VV22 ZR-VDVD22 ZR-EE23 |
VLV22 VLV23 ZR-VLV22 ZR-VDLVD22 ZR-ELE23 |
4-300 | |
