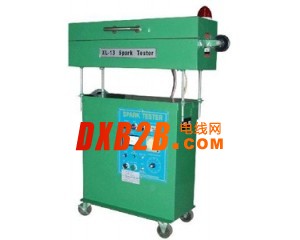

XL-13工频火花机 15KV电线电缆火花试验机
符合：UL-62/758/1581
一、产品说明：
电线电缆火花试验机是电线电缆生产过程中，为检验电线被覆体或绝缘体之品质，试法系以一定电压施加于导体与电极间一定时间，然后检查是否能承受该电压值，电子回路同时指示针孔所在并自动计数。符合美国UL1581-1990标准要求。
二、技术参数：
被试电线最大外径：25MM
高压变压器容量：300VA
输出电压：0～15KV / 25KV / 30KV（选择）
电极长度：600mm
最大走线速度：240 m/min
体 积：95×35×120cm
重 量：75kg
电 源：1∮ 50/60Hz AC220V
**********************************************************************************************************
XL-13GB工频火花机 电线电缆火花试验机
符合：UL1581、CCC、VDE
一、产品说明：
电线电缆火花试验机是电线电缆生产过程中，为检验电线被覆体或绝缘体之品质，试法系以一定电压施加于导体与电极间一定时间，然后检查是否能承受该电压值，电子回路同时指示针孔所在并自动计数。用高电压来检验绝缘层质量的必备测度设备，按如下两个标准制造： 1）符合我国家标准GB348.15-9（电线电缆绝缘线芯工频火花试验方法）要求，灵敏度＜600μA。2）符合美国UL1581-1990标准要求。
二、技术参数
执行标准(国标)：GB3048、CCC
输出电压：AC 15KV / 25KV / 30KV（选择）
电极长度：600 MM
灵敏度：＜600μA
最大走线速度：600m/min
被试电线最大外径：25MM
电源: AC220V 50HZ
执行标准(美标)：UL1581-1990
输出电压：AC 0-15KV / 25KV / 30KV（选择）
电极长度：600MM
最大走线速度：240 m/min
被试电线最大外径：25MM
电源: AC220V 50HZ *******************************************************
XL-DS AC交流高频火花试验机（高压火花测试机）
一、概述
高频火花机符合UL1581/2556、GB/CCC、VDE0472、CenelecTC20、BS5099、AS及CS等标准要求。主要检测标准对灵敏度、稳定性的要求。
高频火花机安全指标符合DIN/VDE0800和IEC479-1的要求 。
电磁兼容要求：EMC:EN50081-1, EN50082-2及LVD:EN61010-1。
电磁兼容要求：EMC:EN50081-1, EN50082-2及LVD:EN61010-1。
二、基本参数
适用电线电缆外径：φ25mm及以下。
输入电源：AC 220V，50/60HZ，单相150VA。
最大输出电流：电阻性4mA，电容性40mA。
输出电压：0.5KV ~ 15KV（数字显示，无级调压）。
输出电压：0.5KV ~ 15KV（数字显示，无级调压）。
输出频率：2800Hz ~ 3500Hz（正弦波）。
响应速度（故障解析度）：0.04秒（40 mS）。
响应速度（故障解析度）：0.04秒（40 mS）。
预设电压：二组（PR1/PR2），可调预设电压值。
制程输出控制：5A，C接点输出。
操作模式：手动测试、系统自动检测。
连续电压测试（用于押出）；破坏时测试电压切断（用于倒轴）。
线速度：最高线速度：1000 m/分钟（UL1581 / UL2556及CSA等标准）。
最高线速度：3067m/分钟（VDE，BS 5099及GB/CCC等标准）。
高压电极：珠链串，对珠链的尺寸及排布要求（符合UL1581等标准）。
高压电极：珠链串，对珠链的尺寸及排布要求（符合UL1581等标准）。
特殊高压电极：可订做。
