执行标准：本产品按GB/T4989-94标准等效IEC584-3标准及企业标准Q/HWDL026-2005。
用途：热电偶用补偿导线、电缆的作用是用来延伸热电偶的冷端，与测温仪连接构成测温系统，具有耐高温、低温、耐酸、碱，防腐，耐老化等优异性能，可浸入油水中长期使用，正常工作温度-40-250℃。
产品代号及含义：
| 项目 |
代号 |
代号含义 |
项目 |
代号 |
代号含义 |
| 型号 |
SC |
配用S分度号热电偶补偿型补偿导线 |
耐热等级 |
70 |
最高使用温度为70℃ |
| RC |
配用R分度号热电偶补偿型补偿导线 |
105 |
最高使用温度为105℃ |
| NC |
配用N分度号热电偶补偿型补偿导线 |
200 |
最高使用温度为200℃ |
| NX |
配用N分度号热电偶补偿型补偿导线 |
250 |
最高使用温度为250℃ |
KCA
KCB |
配用K分度号热电偶补偿型补偿导线 |
绝缘材料 |
V |
聚氯乙烯PVC |
| KX |
配用R分度号热电偶补偿型补偿导线 |
Y |
聚乙烯PE |
| EX |
配用E分度号热电偶补偿型补偿导线 |
B |
聚丙烯PP |
| JX |
配用J分度号热电偶补偿型补偿导线 |
F4 |
聚四氟乙烯Teflon |
| TX |
配用T分度号热电偶补偿型补偿导线 |
F46 |
聚全氟乙丙烯FEP |
| 系列代号 |
ZR |
阻燃电缆 |
护套材料 |
V |
聚氯乙烯PVC |
| ia |
本安电缆 |
B |
玻璃纤维 |
| 使用分类 |
G |
一般用 |
F4 |
聚四氟乙烯 |
| H |
耐热用 |
F46 |
聚全氟乙丙烯 |
| 精度等级 |
S |
精密级 |
屏蔽材料 |
P |
铜丝编织 |
| P1 |
镀锡铜丝编织 |
| / |
普通级 |
P2 |
铜带绕包 |
| P3 |
铝/塑复合膜绕包 |
| 规格 |
- |
2×导体截面积（mm2 ） |
导体种类 |
R |
单股导体可省略 |
| - |
多股绞合导体 |
例：1.与K分度号热电偶连接的延长型精密补偿导线最高使用温度105℃聚氯乙烯绝缘和护套，多股绞合导体，镀锡铜线编织屏蔽。
导体标称截面为1.5mm2,表示为：KX-Gs (105)-VVRP 2×1.5
2.与K分度号热电偶连接的延长型耐热精密级补偿电缆聚全氟乙丙烯绝缘和护套，多股绞合导体，镀锡铜线编织对屏加总屏，10个补偿对绞合，导体标称截面为1.5mm2
表示为 ： KX-HsF46PF46RP 10×2×1.5
结构尺寸
1.补偿导线、补偿电缆 参考外径(mm)
| 类别 |
对数 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
| 1/0.80 |
7/0.30 |
1/1.13 |
7/0.43 |
1/0.38 |
7/0.52 |
1/1.78 |
19/0.41 |
| 一般用G |
1 |
8.0 |
8.5 |
9.0 |
9.5 |
10.0 |
10.5 |
11.0 |
11.0 |
| 2 |
20.0 |
20.5 |
20.5 |
21.0 |
23.0 |
23.0 |
26.0 |
26.5 |
| 3 |
20.5 |
21.0 |
22.0 |
22.5 |
2.0 |
25.0 |
27.0 |
28.5 |
| 4 |
21.0 |
21.5 |
23.5 |
24.5 |
26.5 |
27.0 |
29.5 |
30.5 |
| 5 |
23.0 |
24.5 |
25.5 |
26.5 |
28.5 |
29.5 |
31.5 |
33.0 |
| 7 |
25.0 |
26.5 |
27.5 |
28.5 |
31.0 |
32.0 |
35.0 |
35.5 |
| 8 |
26.0 |
28.0 |
29.5 |
31.0 |
33.5 |
34.5 |
38.0 |
38.5 |
| 9 |
28.0 |
29.5 |
32.0 |
33.5 |
35.5 |
37.0 |
40.5 |
41.5 |
| 10 |
30.0 |
31.0 |
34.0 |
35.5 |
38.0 |
39.5 |
43.5 |
44.5 |
| 12 |
31.0 |
32.5 |
35.0 |
37.0 |
39.5 |
41.5 |
45.0 |
46.5 |
| 耐热用H |
1 |
6.0 |
6.2 |
6.7 |
7.1 |
7.3 |
7.7 |
8.4 |
8.9 |
| 2 |
13.5 |
14.0 |
16.5 |
17.0 |
18.5 |
19.0 |
20.5 |
22.0 |
| 3 |
14.5 |
15.0 |
17.5 |
19.5 |
20.0 |
20.5 |
22.0 |
23.5 |
| 4 |
15.5 |
16.5 |
19.0 |
20.5 |
21.0 |
22.0 |
24.0 |
25.5 |
| 5 |
17.0 |
17.5 |
20.5 |
21.5 |
23.0 |
24.0 |
26.0 |
28.5 |
| 7 |
19.0 |
20.0 |
23.0 |
24.5 |
26.0 |
27.5 |
29.5 |
31.5 |
| 8 |
20.5 |
21.0 |
24.5 |
26.5 |
27.5 |
29.0 |
31.5 |
33.5 |
| 9 |
21.5 |
22.5 |
25.5 |
28.0 |
29.0 |
31.0 |
33.0 |
35.0 |
| 10 |
22.5 |
23.5 |
27.5 |
29.5 |
31.0 |
33.0 |
34.5 |
37.0 |
| 12 |
24.0 |
25.2 |
30.0 |
32.0 |
33.0 |
35.0 |
37.0 |
40.0 |
2.本安型补偿导线，补偿电缆参考外径（mm)
线对数
|
一般热用G |
耐热用H |
| 0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
| 1 |
8.5 |
15.5 |
11.5 |
12.5 |
6.5 |
7.5 |
8.0 |
9.0 |
| 2 |
20.5 |
21.0 |
23.5 |
26.5 |
14.0 |
17.0 |
19.0 |
22.0 |
| 3 |
21.0 |
22.5 |
25.0 |
28.5 |
15.0 |
19.5 |
20.5 |
23.5 |
| 4 |
21.5 |
24.0 |
27.0 |
31.0 |
16.5 |
20.5 |
22.5 |
25.5 |
| 5 |
24.0 |
26.5 |
29.5 |
32.5 |
17.5 |
21.5 |
24.0 |
28.5 |
| 7 |
26.5 |
28.5 |
32.0 |
35.5 |
20.0 |
25.0 |
27.5 |
31.5 |
| 8 |
28.0 |
31.0 |
34.5 |
39.0 |
21.5 |
26.5 |
29.5 |
33.5 |
| 9 |
30.0 |
33.5 |
37.0 |
41.5 |
22.5 |
28.0 |
31.0 |
35.0 |
| 10 |
31.0 |
35.0 |
39.5 |
44.5 |
23.5 |
29.5 |
32.5 |
37.0 |
| 12 |
32.5 |
37.0 |
41.5 |
46.5 |
25.0 |
31.5 |
34.5 |
38.5 |
技术指标：
| 补偿导线型号 |
配用热电偶 |
热电偶分度号 |
补偿导线合金丝 |
| 正级 |
负级 |
正级 |
负级 |
| SC |
铂铑10-热电偶 |
S |
SPC(铜） |
SNC(铜镍） |
红 |
绿 |
| RC |
铑13-铂热电偶 |
R |
RPC(铜） |
RNC(铜镍） |
红 |
绿 |
| KCA |
镍铬-镍硅铬热电偶 |
K |
KPCA(铁） |
KNCA(铜镍） |
红 |
蓝 |
| KCB |
KPCB(铜） |
KNCB(铜镍） |
红 |
蓝 |
| KX |
KPX(镍铬） |
KNX(铜镍） |
红 |
黑 |
| NC |
镍铬硅-镍硅热电偶 |
N |
NPC(铁） |
NNC(铜镍） |
红 |
灰 |
| NX |
NPX(镍铬硅） |
NNX(铜镍） |
红 |
灰 |
| EX |
镍铬-铜镍热电偶
|
E |
EPX(镍铬） |
ENX(铜镍） |
红 |
棕 |
| JX |
铁-铜镍热电偶
|
J |
JPX(铁） |
JNX(铜镍） |
红 |
紫 |
| TX |
铜-铜镍热电偶
|
T |
TPX(铜） |
TNX(铜镍） |
红 |
白 |
注：型号第一个字母与热电偶分度号相对应，第二个字母“C”表示补偿型补偿导线，字母“X”表示延长型补偿导线。SC型补偿导线可配用R型分度号热电偶。
2.使用分类和护层颜色
| 使用分类 |
精度等级标志 |
护套颜色 |
| 普通级 |
精密级 |
普通级 |
精密级 |
| 一般用 |
G |
/ |
S |
黑色 |
灰色 |
| 耐热用 |
H |
/ |
S |
黑色 |
黄色 |
3.热电动势、允差及往复电阻：
热电偶
分度号 |
补偿导线
型号
|
热电势及允差μV |
热电偶
测量端温度
（℃） |
| 100℃ |
200℃ |
| 热电势 |
允差 |
热电势 |
允差 |
| 普通级 |
精密级 |
普通级 |
精密级 |
| S或R |
SC或RC |
645 |
±60（±5℃） |
±30（±2.5℃） |
1440 |
±60（±5℃） |
--- |
1000 |
| K |
KCA |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
8137 |
±100（±2.5℃） |
±60（±1.5℃） |
1000 |
| KCB |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
--- |
--- |
--- |
900 |
| KX |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
8137 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
| N |
NC |
2774 |
±100（±2.5℃） |
±60（±1.5℃） |
5912 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
| NX |
2774 |
±100（±2.5℃） |
±60（±1.5℃） |
5912 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
| E |
EX |
6317 |
±200（±2.5℃） |
±120（±1.5℃） |
13419 |
±200（±2.5℃） |
±100（±1.5℃） |
500 |
| J |
JX |
5268 |
±140（±2.5℃） |
±85（±1.5℃） |
10777 |
±140（±2.5℃） |
±85（±1.5℃） |
500 |
| T |
TX |
4277 |
±60（±1.0℃） |
±30（±1.5℃） |
9286 |
±90（±1.5℃） |
±48（±0.8℃） |
500 |
| 补偿导线型号 |
在20℃时往复电阻值Ω/m |
| 0.2mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
| SC或RC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
| KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
| KCB |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
| KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
| EX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
| JX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
| TX |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
| NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
| NX |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
4.本安补偿导线除具有上述性能指标外，还具备以下本安性能指标
| 项 目 |
单 位 |
指 标 |
| 工作电容 |
pF/m |
≤180 |
| 电容不平衡 |
pF/m |
≤1 |
| 分布电感 |
μH/m |
≤0.6 |
| 静电感应电压（静电电压20kV) |
V |
≤1 |
| 电磁干扰感应电压（干扰磁场400A/m) |
μV |
≤5 |
5.其他性能指标：
| 项 目 |
单 位 |
技 术 指 标 |
| PVC 绝缘 |
PT,PP,F46绝缘 |
绝缘电阻(20℃)≥
|
MΩ.km |
25 |
100 |
|

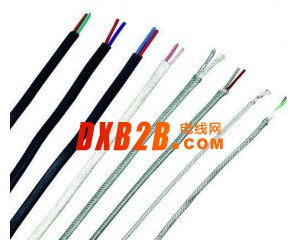

点击图片查看原图
