电梯随行电缆

电梯随行电缆

应用范围：

该电缆采用特殊结构设计，使用寿命长，最大限度提高电梯生产企业的营运效率。

电梯控制电缆可在悬挂长度较长的情况下提供整体电气控制，同时承受机械应力。

电梯电缆因采用钢丝承载缆芯，可用于长距离悬挂使用场合。

产品特性：

采用新型耐寒柔性专用外护套，可在-15℃低温下仍保持柔软，由于电缆的自身重

量以及所需承受的张力，在大长度悬挂使用时，其电缆结构须作特殊设计。采用高

强度航空镀锌钢丝承载，延长了使用寿命。

应用标准：GB5023.6 IEC60227-6，En50214

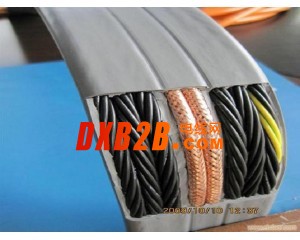

电缆结构：

导体：多股超细精绞无氧铜丝，符合VDE0295CLASS 5标准

绝缘：特殊混合PVC绝缘

颜色：颜色表示，符合GB5203.6(黄、白、橙、浅绿、粉丝）数字编号（无黄绿接地线）

内衬层：无

加强件：高强度镀锌航空钢丝（可选）

护套：耐寒PVC专用护套，灰色（RAL7001)或黑色（RAL9005）

型号表示：TVVBPG-TV

T:电梯的“梯”        V:聚氯乙烯绝缘          V:聚氯乙烯护套

B:扁形电梯              P:屏蔽结构                G：钢丝加强件

TV：视频传输线

如电梯使用情况如下时：

电梯电缆一般是一字型排列时

1、自由使用长度大于35M

2、运行速度大于1.6M/S

应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳或纤绳如芳纶纱等。

电梯电缆是梅花型绞合排列时

1、自由悬挂长度大于80M

2、运行速度为4.0M-10.0M/S

应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳。
