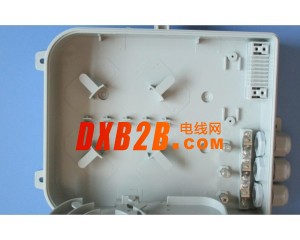

1、插片式光纤分纤箱
技术参数:
槽位数
|
光分路器(微型)容量(个)
|
外形尺寸(mm)
|
|||
4槽/2槽
|
1×4
|
1×8
|
1×16
|
1×32
|
(高)×(宽)×(深)
|
4/2
|
4/2
|
4/1
|
1
|
460×340×100/350*340*100
|
|
工作环境温度
|
﹣10℃~﹢40℃(室内);﹣40℃~﹢60℃(室外)
|
||||
环境湿度
|
≦85%(﹢30℃)(室内);≦95%(﹢40℃)(室内)
|
||||
大气压力
|
70kPa~106 kPa
|
||||
光缆进入数量
|
1×2根(上、下进缆)
|
||||
皮纤进入数量
|
8×4根(上、下进缆)
|
||||
箱门开启角度
|
180°
|
||||
接地排耐电压水平
|
≥3000V(DC)/10mA/1min
|
||||
绝缘电阻
|
≥2×1020MΩ500V
|
产品特点:
*箱体材质采用优质冷轧板(Q235-A)制成,箱体表面采用环氧静电喷塑,具有耐腐蚀、耐老化;
*塑件部分采用阻燃ABS材质部件;
*双层结构设计,上层为光分路器配线层,下层为光纤熔接层;
*光分路器模块采用抽屉式模块设计,具有很强的互换性和通用性;
*采用翻板式结构,能高密度的配置端口和分光设施。
*符合(YD/T988-2007通信光缆交接箱要求)
产品应用:
*本产品运用于FTTH光网络中的客户端配线设备,光传输终端的成端熔接、分光、配线输出等功能,能有效的对光缆进行终接、保护及管理,为光网络传输过程中的必需设备;
