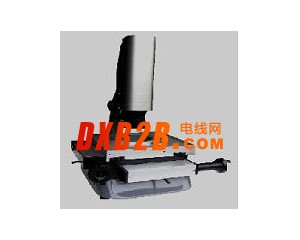

拉丝模具测孔仪 CHL-300
一、用途:
本产品是将光学与数码.软件相结合.在软件中对拉丝模孔径.孔型进行测量.异型孔也可以进行测量.也可以对孔型及表面光洁度进行观察.本产品操作简单.易学.高效.高精度
二、技术参数
1．分辨率为 0.1 微米
2．重复精度 ±0.5微米
3．测量范围 0.1-100mm
4．变倍方式：最大放大倍率1000倍
5．测量一个孔径只需1秒钟
6．工作台移动范围 50×50mm
7．上下LED照明
8．电 源 AC 220V±10% 50/60HZ
9. Z轴自动调焦（可选）
三、测量案例图片
四、软件功能简介
1．测量孔径.孔型 只需几秒钟.圆孔的半径.直径.真圆度就能测出.
2．距离及组合尺寸测量 可以进行长.宽.距离.及组合尺寸测量(同心度.圆心距….)
3．标注 可以对测量出来的图形进行标注
4．拍照 软件测量区所能看到的图象进行拍照保存
5．保存格式 A.AUTOCAD的格式B WORD文挡 C.EXCEL 文挡
以上是拉丝模具孔径测量仪软件功能的局部介绍.软件功能很强大.如想了解更多.请与我们的工程师联系!
五、拉丝模具孔径测量仪系统组件
1．拉丝模具孔径测量仪
2．影象系统
3．拉丝模专用测量软件
4．计算机
拉丝模小孔测量仪:测量范围(0.010~1.000) 单位: ㎜(参考表)
|
拉丝模孔径范围
|
标准值公差
|
标准真圆度
|
测量值公差
|
测量真圆度公差
|
重复误差
|
倍率
|
|
-0.020ˉ
|
0.0007
|
0.00035
|
±0.0002
|
±0.0002
|
±0.0002
|
10X
|
|
0.020-0.051ˉ
|
0.0010
|
0.0005
|
±0.0003
|
±0.0003
|
±0.0003
|
10X
|
|
0.051-0.102ˉ
|
0.0010
|
0.0005
|
±0.0003
|
±0.0003
|
±0.0003
|
4X
|
|
0.102-0.203ˉ
|
0.0015
|
0.00075
|
±0.0005
|
±0.0005
|
±0.0003
|
4X
|
|
0.203-0.508ˉ
|
0.0020
|
0.0010
|
±0.0007
|
±0.0007
|
±0.0004
|
2X
|
|
0.508-1.000ˉ
|
0.003
|
0.0015
|
±0.001
|
±0.001
|
±0.0005
|
2X
|
|
1 ㎜以上的也能测量.精度.真圆度都符合标准要求
|
||||||
