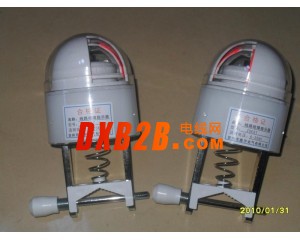

架空故障指示器技术指标
短路故障判断： If/I0突变，且大于整定值（自动动态可调，
曲线范围为1.2至100之间），I0为负荷电
流，且大于2A；If为故障电流，且大于
200A，线路电压为0
过流故障判断： 自动设定线路过流定值（步进值为50A），当线路电流大于过流定值并于
延时定值跳闸停电即线路电压为0
接地故障判断： 暂态电流突变量3ms内均方根值△Ip≥20A，线路电压低于3000V且持续
时间大于15秒（时间可整定）。
线路电压： 不限
线路形式： 架空线路（绝缘线路，裸导线）
复归方式： 如果是瞬时故障，按标称时间复归（默认
为12小时）
如果是永久故障，上电复归
告警方式： 白天翻牌，夜间发光，自动转换告警方式
功 耗： ≤3μA
IP防护等级： IP67
环境温度： -40℃～70℃
寿 命： 10年以上
