结构与用途：

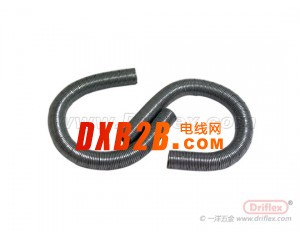

LA-1型铝钢制可挠金属电线保护套管，外层为高级防锈铝带，中间层为铁带，里层为耐水电工纸。此管耐腐蚀性强，重量轻，屏蔽效果好，表面美观。主要用于配管重量轻、耐腐蚀性要求较高、对人体无毒无害的场合，如用于食品工厂、机车车辆、铁路客车的设备配管工程等特殊行业。
产品特点：
1、较高强度机械保护功能
2、良好的屏蔽功能
3、自由弯曲，重量更轻
4、温度范围：零下40摄氏度到105摄氏度
5、安装简便
6、对人体无毒无害
7、抗腐蚀能力更强
相关配置说明
1、套管12#、15#、17#每卷允许有两个接头（三根），短头部分最低限度不能少于15M。24#每卷允许有一个接头（二根），短头部分最低限度不能少于10M.
2、可挠金属电线保护套管与钢管依据内径尺寸对应。
3、重量仅供参考
| 序号 |
内径I.D mm |
外径O.D mm |
外径公差 mm |
每卷长度 mm |
钢管对应规格 | 电线管对应规格 | ||
| mm | ″ | mm | ″ | |||||
| 12# | 11.4 | 16.1 | ±0.2 | 50 | 8 | 1/4 | 13 | 1/2 |
| 15# | 14.1 | 19.0 | ±0.2 | 50 | 10 | 3/8 | 16 | 5/8 |
| 17# | 16.6 | 21.5 | ±0.2 | 50 | 15 | 1/2 | 19 | 3/4 |
| 24# | 23.8 | 28.8 | ±0.2 | 25 | 20 | 3/4 | 25 | 1 |
| 30# | 29.3 | 34.9 | ±0.2 | 25 | 25 | 1 | 32 | 11/4 |
| 38# | 37.1 | 42.9 | ±0.4 | 25 | 32 | 11/4 | 38 | 11/2 |
| 50# | 49.1 | 54.9 | ±0.4 | 25 | 40 | 11/2 | 51 | 2 |
| 63# | 62.6 | 69.1 | ±0.6 | 10 | 50 | 2 | 64 | 21/2 |
| 76# | 76.0 | 82.9 | ±0.6 | 10 | 70 | 21/2 | 76 | 3 |
| 83# | 81.0 | 88.1 | ±0.6 | 10 | 80 | 3 | ||
| 101# | 100.2 | 107.3 | ±0.6 | 5 | 100 | 4 | ||
