可挠金属电线保护套管

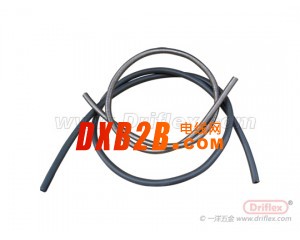

 LN-5不锈钢带包塑防水型可挠金属电线保护套管，在LN-4B金属套管表面包覆一层具有良好柔韧性的软质聚氯乙烯（PVC）保护层。本管除了具有LN-4B特点外，还有优异的耐水性、耐腐蚀性、耐化学药品性，可以作为各种明、暗预埋和直埋配管，也可以替代地面线槽布线用管等。
相关配置说明
1、套管12#、15#、17#每卷允许有两个接头（三根），短头部分最低限度不能少于8M。24#、30#、38#、50#每卷允许有一个接头（二根），短头部分最低限度不能少于5M。
2、可挠金属电线保护套管与钢管依据内径尺寸对应。

序号	内径I.D mm	外径O.D mm	外径公差 mm	乙烯层厚度 mm	每卷长度 m	钢管对应规格		电线管对应规格
						mm	″	mm	″
12#	11.4	17.7	±0.2	0.6	50	8	1/4	13	1/2
15#	14.1	20.6	±0.2	0.6	50	10	3/8	16	5/8
17#	16.6	23.1	±0.2	0.6	50	15	1/2	19	3/4
24#	23.8	30.4	±0.2	0.6	25	20	3/4	25	1
30#	29.3	36.5	±0.2	0.6	25	25	1	32	11/4
38#	37.1	44.9	±0.4	0.6	25	32	11/4	38	11/2
50#	49.1	56.9	±0.4	0.8	25	40	11/2	51	2
63#	62.6	71.5	±0.6	0.8	10	50	2	64	21/2
76#	76.0	85.3	±0.6	0.8	10	70	21/2	76	3
83#	81.0	90.9	±0.6	1.0	10	80	3
101#	100.2	110.1	±0.6	1.0	5	100	4
