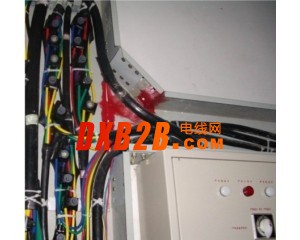

点击图片查看原图
剥去主电缆和分支电缆钢带铠装及清除电缆填充物。
绝缘穿刺线夹是我国近几年来引进和开发的,作为2010年建筑业十项新技术里的一项新技术进行推广与应用,在电缆接头中作为一种新型的电缆接头连接器技术,施工时无需截断主电缆,可在电缆任意位置做分支,免去了剥除绝缘层,搪锡或压接端子,绝缘包扎等工序,具有导电能力强,配电安全可靠,安装简单等特点,是绝缘导线,电缆的最佳连接器,是代替分线箱,预分支电缆最佳的产品,
一,绝缘穿刺线夹的简述
1,工艺原理。穿刺分支电缆的绝缘穿刺线夹具有力矩螺母和穿刺结构,绝缘穿刺线夹由上下分开的两块绝缘支撑通过一拧有力矩螺丝的螺杆连接,力矩螺母用于保证恒定的接触压力,确保良好的电气接触,绝缘支撑内暗藏两片采用特殊合金制成的可与导线多点接触的导体,当用特制的套筒扳手拧线夹力矩螺母,从而使绝缘体内的上,下两组特制合金接触刀片充分握紧被穿刺的导体外护层,使其主,辅导线连通。同时特制的硅橡胶密封垫因绝缘体的挤压充分包围于被穿刺的导体周围,起到绝缘及密封防水的作用,绝缘穿刺线夹的使用对干线的机械性能和电气性能影响小。
SHTTD低压1KV绝缘穿刺线夹型号规格
|
型号 |
主线支线截面 |
标称载流 |
|
SHTTD041FJ |
主线：6~35 支线：1.5~10 |
86 |
|
SHTTD051FJ |
主线：16~95 支线：1.5~10 |
86 |
|
SHTTD101FJ |
主线：6~50 支线：2.5（6）~35 |
200 |
|
SHTTD121FJ |
主线：25~95 支线：2.5~25 |
161 |
|
SHTTD151FJ |
主线：25~95 支线：2.5（6）~35 |
200 |
|
SHTTD201FJ |
主线：35~95 支线：25~95 |
377 |
|
SHTTD211FJ |
主线：35~95 支线：16~70 |
310 |
|
SHTTD231FJ |
主线：25~95 支线：10~50 |
242 |
|
SHTTD241FJ |
主线：50~150 支线：2.5（6）~35 |
200 |
|
SHTTD251FJ |
主线：50~150 支线：25~95 |
377 |
|
SHTTD271FJ |
主线：35~120 支线：35~120 |
437 |
|
SHTTD281FJ |
主线：50~185 支线：2.5（6）~35 |
200 |
|
SHTTD301FJ |
主线：25~95 支线：25~95 |
377 |
|
SHTTD401FJ |
主线：50~185 支线：50~150 |
504 |
|
SHTTD431FJ |
主线：70`240 支线：16~95 |
377 |
|
SHTTD441FJ |
主线：95~240 支线：50~150 |
504 |
|
SHTTD451FJ |
主线：95~240 支线：95~240 |
530 |
|
SHTTD551FJ |
主线：120~400 支线：95~240 |
679 |
