电缆分支器

 上海西卡姆电力设备有限公司：18001905337
西卡姆絕緣穿刺線夾（IPC）是替代分線箱、預制分支電纜的最新產品，與傳統電纜“Ｔ”接方式相比，絕緣穿刺線夾具有以下特點：
1、節省大量成本費用。
2、不佔用有效面積。
3、操作簡便，無需剝開電纜絕緣層。

4、力矩螺拴，可控制緊固力矩，保證高質量，穩定連接。
5、施工速度極快，省時省工。
6、不受各種惡劣環境影響，防護性能佳。　

7、具有極佳的電氣性能。
8、產品規格齊全，隨用隨購，任意分支，隨意變更。
9、密封結構，防水、防腐蝕，可延長絕緣導線及線夾的使用壽命

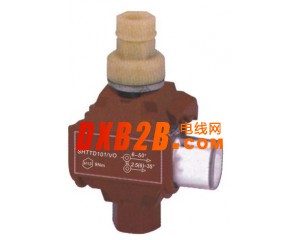

在产品快速更新换代的中国,很多新东西都慢慢的被人们接受,就专门拿穿刺线夹来说吧,大家可以看到图片,也许没用过的朋友看不明白,其实很简单的东西, 主要就是这几样东西组成,穿刺的刀片,外壳,力矩螺母.他有两个卡口,卡口里面分别都有镀锌铜合金的刀片(注1),硬度要求足够.一边卡主线,另一边卡上要分的支线,在力矩螺母的作用下卡口里面的刀片慢慢的穿透电缆的绝缘层,石棉层也能穿透.那么螺母力量用到什么时候最恰当呢?刀片刺进去也看不到有没有接触到里面的铜芯,这就是为什么要选用力矩螺母.刀片的这种穿透力在技术人员的不断实验中最后定下了一个最合适的力量,当你拿扳手把力矩螺母拧断之后,那么刀片也就达到了最合理的接触程度.大家完全可以放心,正规的产品保证绝对保证他的接触面足够.穿刺线夹就是个一次性的产品,不可以重复使用的原因是二次使用很危险,所以特意的选用了力矩螺母直接拧断.有些朋友问一芯电缆还能理解,五芯的就不好理解了,其实很简单,都是一样的,你把五芯电缆的总外皮去掉,里面分别出现5跟电缆,你再一根根的卡上就行了.　　穿刺线夹由两块上下分开的两块绝缘壳体支撑通过一拧有力矩螺丝的螺杆连接。绝缘支撑壳体内暗藏两片采用特殊合金制成的可与导线交叉接触的导体。穿刺线夹具有力矩螺母和穿刺结构,力矩螺母用于保证恒定的接触压力,确保良好的电气接触，并同穿刺结构一起使安装简便可靠,安装时只需要目测力矩螺母是否拧断，导线位置是否合适就可以保证可靠的质量,经测试,接触电阻阻值及线路绝缘电阻符合施工规范要求,加负荷通电试运行接头部位温升低于同径电缆。所于穿刺线夹的使用对干线的机械性能和电气性能影响小。

　　　　穿刺过程会不会损坏电缆，会不会降低接触处的拉伸强度?　　一般的穿刺线夹对电缆的破坏是很小的,但是有,基本是可以说很少会影响主线的导电性能,拉伸强度基本不受影响,但是国内能把这个产品做得好的基本不多,如果你碰到了伪劣产品那就说不准了,有的不通,有的线夹被夹断了,所以我一般建议,购买之前,把导线的材质(铜,铝)(注2)还有线径最好先告诉我们,我们有些方面可以调整的。　　穿刺线夹的接触面积是没有固定的公式能够计算的,因为电缆的形状不同(以圆形为主),线夹的齿形一般的也是以弧形尖齿为主,一般的大线缆都是多芯的,接触的实际情况往往是受力点大的就接触的多,小的就接触的少,我们认为金属的导电性主要是由它的机械性能决定的,举个例子,一根很细的铜丝,如果你能把它很好的冷却,那么它的载流就可以达到很大,比如100A(注3)。考核一个线夹的一个直接的土办法就是温升了,我个人认为如果它的温升比支线电缆的小,基本它就能用了,但是它的技术参数国标都是有严格要求的。

注1：西卡姆TTD穿刺线夹接触刀片使用的是优质镀锡铜合金
注2：西卡姆TTD穿刺线夹采用优质合金已适用铜铝过渡，30多年的安全运行经验证明：SICAME穿刺线夹是极佳的电缆连接器，完全无需考虑材质（铜，铝)问题.
