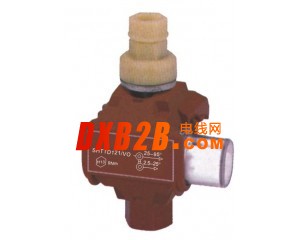

点击图片查看原图
|
||
| 当做电缆分支连接时，剥去电缆外层护套（无需剥去绝缘层），将分支电缆插入具有双层防水功能的支线帽并确定好主线分支位置后，用套筒扳手拧线夹上的力矩螺母。在拧力矩螺母的过程中，线夹上下两块暗藏有高导电穿刺搭接刀片的绝缘体逐渐合拢，与此同时，包裹在穿刺刀片周围的弧形密封胶圈受挤压后逐步紧贴电缆绝缘层，穿刺搭接刀片亦开始穿刺电缆绝缘层及金属导体，力矩螺母愈拧愈紧，穿刺力度就越大。当密封胶圈的密封程度和穿刺搭接刀片与金属导体的接触达到最佳效果时，力矩螺母便会自动断开，此时，穿刺搭接刀片将主电缆与分支电缆接通，且防水性能和电气效果最佳，确保了线路运行的稳定性。 |
|
|||
|
SHTTD防火型绝缘穿刺线夹型号规格
|
型号 |
主线支线截面 |
标称载流 |
|
SHTTD041VO |
主线：6~35 支线：1.5~10 |
86 |
|
SHTTD051VO |
主线：16~95 支线：1.5~10 |
86 |
|
SHTTD101VO |
主线：6~50 支线：2.5（6）~35 |
200 |
|
SHTTD121VO |
主线：25~95 支线：2.5~25 |
161 |
|
SHTTD151VO |
主线：25~95 支线：2.5（6）~35 |
200 |
|
SHTTD201VO |
主线：35~95 支线：25~95 |
377 |
|
SHTTD211VO |
主线：35~95 支线：16~70 |
310 |
|
SHTTD231VO |
主线：25~95 支线：10~50 |
242 |
|
SHTTD241VO |
主线：50~150 支线：2.5（6）~35 |
200 |
|
SHTTD251VO |
主线：50~150 支线：25~95 |
377 |
|
SHTTD271VO |
主线：35~120 支线：35~120 |
437 |
|
SHTTD281VO |
主线：50~185 支线：2.5（6）~35 |
200 |
|
SHTTD301VO |
主线：25~95 支线：25~95 |
377 |
|
SHTTD401VO |
主线：50~185 支线：50~150 |
504 |
|
SHTTD431VO |
主线：70`240 支线：16~95 |
377 |
|
SHTTD441VO |
主线：95~240 支线：50~150 |
504 |
|
SHTTD451VO |
主线：95~240 支线：95~240 |
530 |
|
SHTTD551VO |
主线：120~400 支线：95~240 |
679 |
