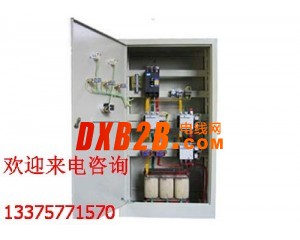

XJ01-22kW自耦减压启动柜，变频调速控制器

  　　一、 概述:

自耦减压起动柜适用于交流380伏功率至300千瓦的三相鼠笼型感应电动机作为降压起动之用，系列用自耦变压器降压的

     方法以改善当电动机起动时对输电网络的影响。

　　二．性能特点：

　　本产品起动电动机时，电源进线的起动电流，不超过电动机额定电流的3～4倍，其最大起动时间为二分钟(包括一次或连续数次

    起动时间的总和)，若连续起动时间总和已达二分钟，则起动后的冷却时间，应不少于4小时才能再次起动，因此本产品仅作长时间歇

    起动之用，不适宜在频繁操作条件下使用。

　　三、使用环境条件:

　　(1).海拔高度不超过1000米。

　　(2).周围介质温度不高于+40℃，不低于-30℃。

　　(3).空气相对温度不大于85%。

　　(4).振幅不大于0.5毫米，频率不大于每分钟600次的振动。

　　(5).与垂直面的倾斜度不超过5度。

　　(6).与无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方

　　

　　四．技术参数和规格型号：

　　1． 起动柜的热继电器整定值：

　　(1) 75KW及以下者需整定在IH值上

　　(2) 115KW以上者需整定在XIH值上。

　　IH--所控制电动机的额定电流。

　　X—控制箱内电流互感器变比。

 XJ01-22kW自耦减压启动柜，变频调速控制器
