自耦减压启动柜工作原理的详细描述:
自耦减压启动柜性能结构及特性:

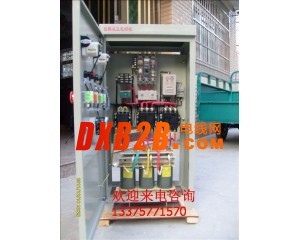

1. 本品为柜式防护结构，由塑壳断路器、交流接触器、自耦变压器、电动机保护器、中间继电器、时间继电器等元器件组成；
2. 自耦减压起动柜起动电机时，起动电流不得超过电动机额定电流的5倍，若连续数次起动时间的总和以超过规定而发热，变压器
应冷却后方能在继续起动，因此自耦减压起动柜仅作长时间间歇起动之用，严禁在频繁起动的工作条件下使用；
3. JJ1-75KW及以下产品系采用自动转换控制方式；JJ1-100及以上产品内已装有塑壳断路器，采用手动、自动两种控制方式，用转
换开关进行转换；
4. 时间继电器为可调式，可任意调节控制起动的时间，自耦变压器线圈备有为额定电压的80%和65%两组抽头，出厂时接在80%的抽
头上。若用户需要较小起动力矩时可接在65%抽头上；
5. 自耦减压起动柜能在（85%--110%）额定电压范围内可行的工作，其释放电压不高于额定电压的75%,不低于额定电压的20%。
自耦减压启动柜正常工作条件及安装条件:
1. 海拔高度不超过2000m；
2. 周围空气温度不高于+40℃，24小时内平均不超过+35℃，不低于-10℃；
3. 空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下允许有较高的相对湿度，最湿月平均最低温度不超过+20℃，该月
平均最大相对湿度不超过90%。由于温度变化发生在自耦减压起动柜上的凝霜必须采取措施除去；
4. 空气污染等级为3级；
5. 安装条件：
a：安装与水平面的倾斜度不超过5°；
b：安装类别为Ⅱ、Ⅲ级；
6．无明显振动和冲击的地方；
7．在无爆炸危险的介质中，且介质中无足以腐蚀金属盒破坏绝缘的气体和尘埃（包括导电尘埃）
