XJ01系列自耦减压起动柜概述
XJ01系列自耦减压起动柜适用于一般工业、矿山、油田、农田排灌、宾馆供水等领域。交流电压220V、380V、450V、660V，频率50HZ，功率10kW-800kW的三相鼠笼感应自动机降压起动。该产品由本公司技术部进行全面改进，已具有如下优点：
1、外壳改进后工艺美观而且壳体坚固；为接线方便，115kW壳体加大。
2、导线及线路全面进行改进，铝排用冲压成型，不但外表工艺美观、而且消除线路发热烧坏、连接处温升高的弊病。
XJ01系列自耦减压起动柜起动性能
本产品起动电机时，电源进线的起动电流，不得超过电动机额定起动电流的4-5倍。若连续数次起动时间的总和已超过所规定而发热，变压器应冷却后方能再继续起动工作。因此，本产品仅作长时间歇起动之用，严禁在频繁起动操作条件下使用。
XJ01系列自耦减压起动柜产品结构

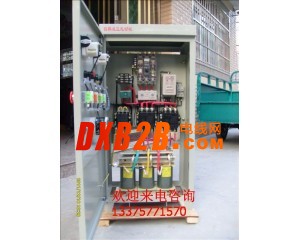

本产品为箱式防护结构，由自耦变压器、交流接触器、时间继电器、热继电器或综合保护器、中间继电器、万能转换开关等元件组成。对于75kW及以下的产品，采用自动控制的方式，90kW及以上的产品，均具有手动和自动两件控制方式，由万能转换开关进行切换。自耦变压器备用额定电压60%及80%两种接头，出厂时一律接在65%接头上，80%接头如备用.
XJ01系列自耦减压起动柜本产品的外形及安装尺寸
|
型号 |
规格 |
外形尺寸 |
||
|
A |
B |
C |
||
|
XJ01 |
14-30 |
405 |
280 |
710 |
|
XJ01 |
40-75 |
460 |
310 |
1000 |
|
XJ01 |
90-115 |
470 |
440 |
1250 |
|
XJ01 |
135-190 |
600 |
480 |
1400 |
|
XJ01 |
235-300 |
700 |
540 |
1700 |
|
XJ01 |
350-400 |
780 |
580 |
2000 |
|
XJ01 |
450 |
840 |
630 |
2200 |
|
XJ01 |
500-600 |
940 |
650 |
2400 |
技术数据
产品的规格及技术数据
|
型号 |
控制电动 |
工作电流 |
电流互感 |
时间继电器 |
热继电器保 |
重量（包括木箱） |
|
XJ01-22kW |
22 |
44 |
50/5 |
8 |
44 |
39.5 |
|
XJ01-30kW |
30 |
57 |
75/5 |
8 |
57 |
41 |
|
XJ01-40kW |
40 |
72 |
100/5 |
12 |
3.6(二次线路) |
71 |
|
XJ01-45kW |
45 |
83 |
100/5 |
12 |
4.2(二次线路) |
72 |
|
XJ01-55kW |
55 |
101 |
150/5 |
12 |
3.4(二次线路) |
76 |
|
XJ01-75kW |
75 |
137 |
200/5 |
12 |
3.4(二次线路) |
84 |
|
XJ01-90kW |
90 |
165 |
300/5 |
15 |
2.8(二次线路) |
140 |
|
XJ01-115kW |
115 |
211 |
300/5 |
15 |
3.5(二次线路) |
145 |
|
XJ01-135kW |
135 |
247 |
400/5 |
15 |
3.1(二次线路) |
168 |
|
XJ01-160kW |
160 |
293 |
600/5 |
15 |
2.4(二次线路) |
194 |
|
XJ01-190kW |
190 |
348 |
600/5 |
20 |
2.9(二次线路) |
199 |
|
XJ01-225kW |
225 |
412 |
800/5 |
20 |
2.6(二次线路) |
286 |
|
XJ01-260kW |
260 |
476 |
800/5 |
20 |
3.0(二次线路) |
290 |
|
XJ01-300kW |
300 |
549 |
800/5 |
20 |
3.4(二次线路) |
319 |
|
XJ01-320kW |
320 |
585 |
800/5 |
20 |
3.7(二次线路) |
321 |
|
XJ01-350kW |
350 |
640 |
1000/5 |
25 |
3.2(二次线路) |
|
|
XJ01-380kW |
380 |
695 |
1000/5 |
25 |
3.5(二次线路) |
|
|
XJ01-400kW |
400 |
730 |
1500/5 |
25 |
2.4(二次线路) |
|
|
XJ01-450kW |
450 |
823 |
1500/5 |
30 |
2.7(二次线路) |
|
|
XJ01-500kW |
500 |
914 |
1500/5 |
30 |
3.0(二次线路) |
|
|
XJ01-600kW |
600 |
1097 |
2000/5 |
30 |
2.7(二次线路) |
使用操作
◇ 自动操作：
合上电源开关（90kW以上柜内开关）红色指示灯亮，将转换开关旋至“自动”位置上（90kW以上）；按“起动”按钮，电动机开始降压起动。红色指示灯熄灭，黄灯即亮，同时时间继电器开始工作，到时间继电器的整定时间后，时间继电器动作，全压工作交流接触吸合，起动交流接触器断开，即自动切换使电动机进入正常运转，此时黄灯熄灭而绿灯亮。按“停止”按钮或旋动转换开关至“停止”位置，电动机即停止工作。
◇ 手动操作：
合上电源开关，红色指示灯亮，将转换开关旋至“手动”位置上，按“起动”按钮，变压器接通电源电动机降压起动，红灯熄灭，黄灯即亮，待电动机速很高或电流表指针下降至较小数值，（不能超过“表1”所规定时间）再按“运转”按钮，电动机开始正常运转，同时黄灯熄灭而绿灯亮，按“停止”按钮或旋动转换开关至停止位置，电动机即停止工作。
注：自动操作时，操作人员必须严格监视起动箱的工作情况，在规定时间内，本产品是否已经切换，绿灯亮即表明已经切换，此时操作人员方能离开起动箱；否则，如有故障极易造成变压器烧坏。
注：起动柜离变压器距离超过100米以外，轻载应按重载计算，而重载还要加大一个规格。
