现货QX4-55星三角启动柜，旁路型软启动控制柜

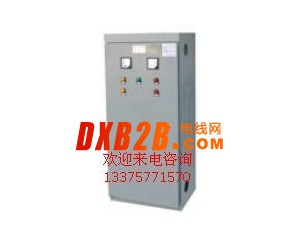

星三角降压启动柜

星三角启动是异步电机的一种启动方式，国为异步电机在启动过程中起动电流较大,所以容量大的电动机可以采用“星一三角形换接

启动”。这是一种简单的降压启动方式，在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它

对电网的冲击。这样的启动方式称为星三角减压启动，简称为星三角启动（Y-Δ起动）。

采用星三角启动时，启动电流只是原来按三角形接法直接起动时的1/3。如果直接起动时的起动电流以6～7Ie计，则在星三角起动时

，起动电流才2～2.3倍。同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。当负载对电动机启动力矩无严格要求又

要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法。鼠笼式异步电动在启动时将马达定子绕组接成星行，

待启动完毕后再接成三角形。可以降低启动电流，减轻它对电网的冲击。启动电流只有按三角形直接启动的1/3。

如果直接启动时的启动电流以6－7倍，则在星三角启动时，启动电流才2－2.3倍。起动转矩也降为原来按三角形接法直接起动时的

1/3。

星形--三角形应主意事项：

1。电机的额定电压为380V的才能星形--三角形。

2。负载侧电机线注意不可短接 U1 V1 W1 对照W2 U2 V2 。

3。如遇热过载超电流起保护停机，（请核对电机功率）排除故障后再启动。

4。时间继电器的转换时间按照电机运行速度适当调整。

5。接触器主触头在启动投入▲形运行时打火烧熔（或出现暴响）为电机

   负载侧接线短路，务必请查清电机抽头及排除故障更换接触器后再

   启动投入。（此为人为故障本公司恕不保修）
