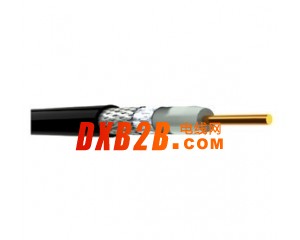

产品名称：SYWV型物理发泡聚乙烯绝缘聚氯乙烯护套有线电视用同轴电缆
产品概述
应用范围：
适用于有线电视，卫星电视，视频监控，视频会议，数字电视系统布线，尤其适用于高清数字电视，用于传输视频信号。
2、产品信息：
产品型号：SYWV同轴电缆系列
参考标准：GB/T135-1998 SJ/T11138-1997
基本结构：高纯无氧铜导体+物理发泡聚乙烯绝缘+屏蔽+聚氯乙烯护套
3使用特性：
导体采用高纯无氧铜，衰减阻抗更低，传导更优异
双层100%覆盖铝箔和聚酯薄膜屏蔽层，全面隔离EMI/RFI等杂波信号干扰
双层高密度（96编+96编）镀锡铜编织网屏蔽层，加强隔离
屏蔽采用裸铜高密度编织，有效阻隔外界电磁干扰EMI/RFI等杂波信号干扰
注氮发泡聚乙烯绝缘，75欧姆特性阻抗，频宽高达1000MHZ
抗氧化优质聚氯乙烯护套，抗干扰，耐磨损，柔韧性强，环保材质，符合ROHS标准
200m/300m每卷或定制长度
|
SYWV75系列
|
||||||
|
产品编号
|
型号
|
内导体线径mm
|
绝缘外径mm
|
内层编织编数
/编丝线径mm |
外层编织编数
/编丝线径mm |
护套外径mm
|
|
AP-28-037
|
SYWV75-5 2P
|
1.0
|
4.8±0.20
|
64x0.12
|
|
7.2±0.3
|
|
AP-28-038
|
SYWV75-5 4P
|
1.0
|
4.8±0.20
|
64x0.12
|
48×0.12
|
7.5±0.3
|
|
AP-28-039
|
SYWV75-7 2P
|
1.66
|
7.25±0.25
|
64x0.12
|
|
10.2±0.3
|
|
AP-28-040
|
SYWV75-7 4P
|
1.66
|
7.25±0.25
|
64x0.12
|
64×0.12
|
10.7± 0.3
|
|
AP-28-041
|
SYWV75-9 2P
|
2.15
|
9.0±0.25
|
96x0.12
|
|
12.3±0.4
|
|
AP-28-042
|
SYWV75-9 4P
|
2.15
|
9.0±0.25
|
96x0.12
|
64x0.12
|
12.8± 0.4
|
|
|
|
|
|
|
|
|
以上参数是一部分而已且供参考，具体标准与我们工作人员联系
