端子截面检测仪，端子截面测量仪，端子截面分析仪

端子分析仪CHD-300是针对线束行业品质检验而专门研发的一款精密检测分析设备，整套系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成，采用人体力学设计，模块化组合，流水线式工作流程，让操作更方便、快捷。全套检测系统可在5分钟内完成一个端子的处理分析，极大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采集系统、精确的测量分析为您的生产保驾护航。

端子分析仪能观察物体时能产生正立的三维空间像，立体感强，成像清晰和宽阔，具有较长的工作距离;配置高精度线束端子图片测量分析系统,组合成线束端子检测显微镜,高品质光学系统与高分辨率摄像头的完美组合，让断面图像更清晰，独特的定倍定档让测量更精确。

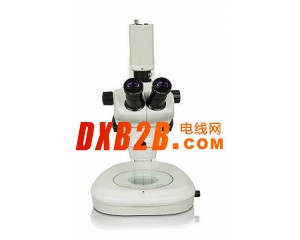

线束端子检测显微镜是将传统的光学显微镜与计算机(数码相机)通过光电转换器有机地结合在一起，不仅可以通过目镜进行观察，还能在电脑显示屏上观察实时动态图像，并能将所需要的图片进行编辑、测量、保存和打印。

镜头： 0.75X ~~ 4.5X （连续定倍变焦镜头）

视频总倍率： 40~100X

变 倍 比： 6.5：1

工 作 距离： 100mm

移动工作距离：250mm

二维机械载物台移动工作台：

采用滚珠导轨、台板尺寸：180×155×26mm

移 动 范 围： 75×55mm

玻璃圆台直径：ф95

成像系统： 1/3″专业CCD 或500万高清成像系统

测量精度：0.001mm

照明光源：全白光源LED灯（0.7W）

测量范围：0.015 — 9mm²

端子分析仪CHD-300   1、线束端子检测显微镜 2、适配镜 3、摄像器(CCD)

4、图像采集卡   5、端子专用分析软件
