型号 |
规格 |
价格(元） |
尺寸（mm) |
引出 |
|

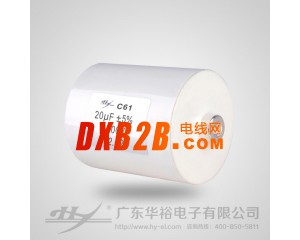

C61 |
20vF/400V |
18 |
D44*L 44 |
M6 |
价格仅供参考，以报价单为准。
主要应用/Application
广泛应用于UPS、SMPSs，逆变电源、焊机电源等设备中输入输出滤波
Input and output filtering in UPS，SMPSs，inverter，welding machine power
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：金属化膜干式结构
封装：阻燃迈拉胶带，阻燃（UL94V-0级）环氧封装
引出：镀锡铜螺母引出
高纹波电流高稳定性低损耗具有自愈性
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Coating：Polyester tape wrapping with resin sealing.
Flame retardant execution（UL94V-0）
Terminals：Tinned copper nut extraction
Heavy ripple current，High stability，Low losses，Self healing
技术性能/Specifications
|
引用标准/Reference standards |
GB/T 17702 IEC 61071 |
|
工作温度范围/Operating temperature range |
-40℃～85℃ |
|
容量范围/Capacitance |
5.0μF～100μF |
|
额定电压/Rated Voltage |
400Vdc～1200Vdc（250Vac～500Vac） |
|
容量偏差/Tolerance |
±5% ±10% |
|
极间耐电压/Test voltage between terminals |
1.6Ur 10s 25℃±5℃ |
|
极壳耐电压/Test voltage between terminals and case |
3000V 50Hz 60s，25℃±5℃ |
|
损耗角正切/Dissipation factor |
tgδ≤1×10-3 at 25℃±5℃，100Hz |
|
绝缘电阻/Insulation resistance |
C×R≥5000s，at 100Vdc，25℃±5℃，60s |
|
预期寿命/Life expectancy |
200000h at Ur and 70℃ |
