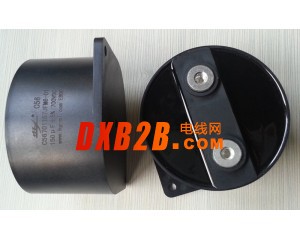

C56直流链电容
|
型号 |
规格 |
价格(元） |
尺寸（mm) |
引出 |
|
C56 |
150vF/700V |
160 |
D85*L 51 |
M6 |
价格仅供参考，以报价单为准。
主要应用/Application
广泛应用于UPS、SMPSs，逆变电源、焊机电源等设备中起直流支撑和滤波。
DC-link and filter for UPS，SMPSs，inverter，welding machine power.
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：金属化膜干式结构
封装：塑料外壳，阻燃（UL94V-0级）环氧封装
引出：镀锡铜螺母或螺杆引出
高稳定性
低ESR，ESL
具有自愈性
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Coating：Aluminum case with resin sealing.Flame retardant
execution（UL94V-0）
Terminals：Copper nut or screw leads
High stability
Low ESR，ESL
Self healing
技术性能/Specifications
|
引用标准/Reference standards |
GB/T 17702 IEC 61071 |
|
工作温度范围/Operating temperature range |
-40℃～85℃ |
|
容量范围/Capacitance |
80μF～1000μF |
|
额定电压/Rated Voltage |
500Vdc～2000Vdc |
|
容量偏差/Tolerance |
±5% ±10% |
|
极间耐电压/Test voltage between terminals |
1.5Ur（Vdc）10s 25℃±5℃ |
|
极壳耐电压/Test voltage between terminals and case |
3000V 50Hz 60s，25℃±5℃ |
|
损耗角正切/Dissipation factor |
tgδ≤2×10-3 at 25℃±5℃，100Hz |
|
绝缘电阻/Insulation resistance |
C×R≥5000s，at 100Vdc，25℃±5℃，60s |
|
预期寿命/Life expectancy |
200000h at Ur and 70℃ |
此产品关键字：直流支撑电容器、DC-link、直流链电容
