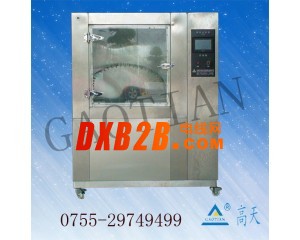

产品名称：淋雨试验箱
型号:GT-XLY-512
内部尺寸：
512L（800*800*800）
1000L(1000*1000*1000)
淋雨试验箱适用于外部照明和信号装置及汽车灯具外壳防护，能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境。以达到检测各种产品的防水性能。
用途： 本产品适用来测试汽车灯具、雨刷性能、防水条、、带机车仪表、国防工业之导航系统、飞弹之导火管、鼻锥状体，雷达锥顶、航太工业之耐雨水试验及电器外壳之防水性能，籍以检测产品之耐水性。
淋雨试验箱设备特点：
◆ 采用人机界面可编程控制使操作简单便捷
◆ 采用伺服驱动系统，提高精准度和模组化生产
◆ 纯水系统多重过滤，达到真正100%循环用水
◆ 大视窗可目视实验全过程
◆ 任意摆管角度直接贴触输入，方便直观无需手动调节
◆ 实验有效角度10度～320度任意角度调整
箱体结构:
1.箱体外壳材料采用优质不锈钢板发纹处理，内胆材料采用不锈钢光板;2.大面积可视玻璃门，便于观测试验箱体内被测试样状况;
2.采用进口变频器控制转速有效保证试验按标准运行;
3.试验箱底部采用高品质可固定式PU活动轮，方便用户搬移;
4.具有270度摆管和360度旋杆喷水装置;
5.可调转速的样品台;
淋雨试验箱技术参数 ：
型号 PT-2050
工作室尺寸 800*800*800
喷水环半径 R375mm或R500mm
管径 16mm
喷水孔径 0.4mm
孔径间距 50mm
摆管摆角 90°、180°、270°任选
摆动频率 采用高级变频调速器调速
使用环境温度 +15℃～35℃
使用环境湿度 不大于 85%RH
标准配置 整体全不锈钢制作，配有玻璃观察窗，样品用转盘
安全装置 漏电断电保护，压缩机超压，过热过流保护，
超载熔断保护，风机过热保护，声讯报警等。
电源 220V±10% 50Hz 或AC380V±10% 50Hz
淋雨试验箱的工作原理
淋雨试验箱根据其使用要求，采用机电结合的方式，通过机械传动，达到试验目的，转台传动机构是通过电动机带动蜗杆，驱动蜗轮，达到规定转速，摆杆是电动带动减速机带动齿杆驱动齿轮，使摆杆驱动。旋杆是通过电机带动减速机，减速面直接驱动旋杆运转。模拟自然降雨环境，对试件进行外壳防护等级检测。
喷水量和喷水压力可通过开关球阀的大小方式调节;摆管角度和摆管频率则分别用改变连杆在偏心轮上的位置和通过改变电机转速以实现;放试件的工作台转速，采用蜗轮减速机减速、变频器改变电机转速实现;在工作台转轴上设有轴套装置，可在轴向作上下调整，以适应不同试件外形尺寸的需要;试验时间由时间累积器设定及显示。
可以通过液晶程序控制器来完成对整个系统时间及顺序控制，可以用变频器控制转速保证试验按标准运行。
防水试验等级要求
对于可便携式、户外用以及汽车电子均有防水测试要求，在国际上不论是IEC、MIL或ETSI以及SAE均有制订相对应的测试要求。
IEC/EN60529防水分为9个等级(等级0 ~ 等级8)，防水等级(e.g. IPX4-防水等级4)：[4] Level 0: 完全防水无保护
Level 1: 垂直方向滴水应无有害影响
Level 2: 外壳的各垂直面在15°范围内倾斜时，垂直滴水应无有害影响
Level 3: 各垂直面60°范围内淋水，无有害影响
Level 4: 向外壳各方向溅水无有害影响
Level 5: 向外壳各个方向喷水无有害影响
Level 6: 向外壳各个方向强烈喷水无有害影响
Level 7: 浸入规定压力的水中经规定时间后外壳进水量不致达到有害程度
Level 8: 按生产厂和用户双方同意的条件（应比Level 7严酷）持续潜水后外壳进水量不致达有害程度
设备使用条件:
1、环境温度：5℃～+28℃(24小时内平均温度≤28℃)
2、环境湿度：≤85%
3、机器放置前后左右各80公分不可放置东西;
