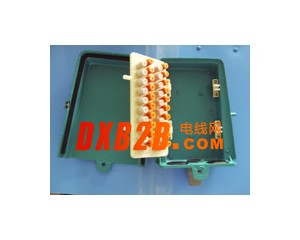

M12分线盒
分线盒的型式规格
1.型式
按其接续方式不同可分为压接式和卡接式两大类。按其安装方式不同可分为挂式和嵌式两种。
2.规格
分线盒产品按其容量可分为5、10、20、30、50、100回线等规格。
分线盒的使用环境
（1）室外分线盒使用环境
环境温度：－55～+55℃；
相对湿度：<95%
大气压力：70～106kPa
（2）室内分线盒使用环境
环境温度：－25～+40℃；
相对湿度：<95%
大气压力：70～106kPa
分线盒的性能要求
分线盒的电气性能
（1）绝缘电阻
①在试验的标准大气条件下，任意两端之间及任一端子与金属盒体之间的绝缘电阻不应小于5×104MΩ。
②在条件试验后，任意两端之间及任一端子与金属盒体之间的绝缘电阻不应小于5×103MΩ。
（2）分线盒的接触电阻
①在试验的标准大气条件下，导线与接线端子之间的接触电阻不应大于5×10－3Ω。
②在条件试验后，导线与接线端子之间的接触电阻的增值不应大于3×10－3Ω。
（3）抗电强度
①在试验的标准大气条件下，任意两端子之间及任一端子与金属盒体之间承受AC有效值500V时，1min内应无击穿和飞弧现象。
②在条件试验后，任意两端子之间及任一端子与金属盒体之间承受AC有效值500V时，30s内应无击穿和飞弧现象。
科迎法公司研制生产的：M8 传感器连接器用的多端口输入/输出
接线盒。代替传统的中继端子，现有八口座型产品，并实现批量化生产。可以按用户要
求定制4 口、6 口、12 口、16 口型产品，产品技术没有任何障碍，只要有一定的数量就
可以直接投入生产。并可实现双通道、其它技术要求方案的产品开发。
8 口座分线盒产品内部线路结构分NPN、PNP 两种Common 类型，LED 指示灯方便
确认IO 状态。配线作业简单，配线工程时间缩短，有效避免配错线，维护时间短，降低
配线成本，节省空间，简化设计。
8 口座分线盒采用M8 三孔式插座，PUR 或PVC 电缆引出，外皮黑色、黄色、灰色
等可选，环保材料预制方式，防护性能IP67，插座可选配金属防尘帽。
分线盒的机械物理性能
（1）室内分线盒盒体及各式接续器件的塑料主体应采用阻燃材料制造。
（2）盒盖开启灵活，开启角不应小于1000，以保证不影响接续操作。
（3）挂式分线盒的安装脚应具有足够的抗冲击强度。
（4）盒盖处于关闭状态时，其密封性能应符合GB2408中规定的IP43的要求。
（5）接线端子的焊接部位挂锡应均匀，其长度不应小于5mm。
（6）接续好的接线端子与导线的拉脱力应符合表7-6的要求。
导线线径（mm） 最小拉脱力（N）导线线径（mm） 最小拉脱力（N）
0.4 24 0.8 96
0.5 38 1.2 120
0.6 52
分线盒的安装
1.各种室外分线盒的安装
（1）分线盒在水泥杆上安装（采用金属背架）如图1所示。
（2）墙式室外分线盒的安装如图2所示。
2.室内分线设备的安装
（1）墙式室内分线盒的安装
①安装在走道墙面的分线盒，其安装高度在画镜线上方或盒底部距地坪2500mm。
②安装在室内墙壁的分线盒，可安装在踢脚线的上方，盒底距踢脚线50mm。
③安装在电缆上升房内的分线盒，应采取竖装，其下部距地坪1500mm。
④墙式室内分线盒安装采用铅榫、木螺丝。
3.壁龛式分线箱安装分为箱体安装和箱内接续部件安装两部分。
① 箱体安装由房屋建筑施工部门按设计要求进行。
② 箱体下沿离地坪1000～1300mm，箱边距墙角≥1000mm。
③ 进入箱内的电缆管，用户线长度不得大于15mm。管口倒钝并铰牙，再用螺母将管子与箱体连接
④ 箱内接续部件安装包括穿线板、模板安装，模块宜安装在箱内居中位置。
产品组成
一般来说，一个分线盒由以下几个部分组成：
1. 电源接入口。分线盒是为了把一条电源信号转换为多条输出，所以首要条件是能够接入一条电源。
2. 电缆线。此电缆线的插头为一般的电源插头，用来连接外部电源。
3.输出端口。用来输出电源，其他需要电源的设备插在此端口上。
4. LED指示灯。用来标识电源是否接通。
5. 外壳。根据不同工业应用的需要材料也可能不相同。比如要求防爆、防水等性能。
产品规格
分线盒的规格在一定范围内是可选的。可根据自己的需要进行定制。
·电源接入口风格：可选择在分线盒顶部或侧边。
·电缆线规格：PUR电缆（标准），M8插头，M12插头，M16的连接器，M12插头，M23插头
·电缆线长度：一般为5米到10米，有特殊需求也可自定义长度。
·端口数量：一般是成对出现的，比如4端口，6端口，8端口，10端口
·输出线路配置：5针/ 3线接口，5针/ 4线接，5针/ 5线连接器，3针单一I/O端口，4针双I/O端口
·外壳：标准外壳，防爆外壳。
