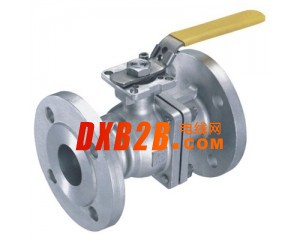

供应Q41F德标球阀

点击图片查看原图

品牌：	瑞通
型号：	Q41F
规格：	德标
驱动：	手动
单价：	面议
起订：	1 只
供货总量：	1000 只
发货期限：	自买家付款之日起 15 天内发货
所在地：	浙江温州市
有效期至：	长期有效
最后更新：	2015-06-08 14:51
浏览次数：	92

公司基本资料信息

产品详细说明

规格
基本信息
公称通径	DN15~200mm (1/2"~8")
压力	PN16
适用温度	-10~150°C
适用介质	水、油、汽
	CF8(304): 适用于硝酸类
	CF8M(316):适用于醋酸类
技术规范
设计标准	DIN 3357/1, 2EN12516-1
防火测试	API 607 4th 1993
法兰连接	DIN2524-DIN2545, EN1092
结构长度	DIN 3202F1(DN15-100)/F7(DN
125-250)/F17, F4(DN15-100), F5(DN125-250)/F18
检验与试验	DIN 3230/3, EN12266
材质	CF8(304), CF8M(316)
驱动方式	手动、电动、气动

公称压力	公称通径DN(mm)	L	ΦE	ΦB	ΦC	T	f	N-Φh	H	H1	W	M	P	A1	A2	B1	B2
PN	15	115	85	65	45	16	2	4-14	48.0	79	135	9.0	9.0	6.0	6.0	36.0	42.0
Mpa	20	120	105	75	58	18	2	4-14	53.0	84	135	9.0	9.0	6.0	6.0	36.0	42.0
1.6	25	125	115	85	68	18	2	4-14	64.0	95	170	11.0	11.0	6.0	7.0	42.0	50.0
	32	130	140	100	78	18	2	4-18	71.0	103	170	11.0	11.0	6.0	7.0	42.0	50.0
	40	140	150	110	88	18	3	4-18	76.0	111	200	14.0	14.0	7.0	9.0	50.0	70.0
	50	150	165	125	102	20	3	4-18	85.0	120	200	14.0	14.0	7.0	9.0	50.0	70.0
	65	170	185	145	122	18	3	4-18	104.0	153	300	17.0	17.0	9.0	11.0	70.0	102.0
	80	180	200	160	138	20	3	8-18	114.0	163	300	17.0	17.0	9.0	11.0	70.0	102.0
	100	190	220	180	158	20	3	8-18	140.0	182	400	22.0	22.0	non	11.0	non	102.0
	125	235	250	210	188	22	3	8-18	183.0	260	500	27.0	27.0	14.0	non	125.0	non
	150	350	285	240	212	22	3	8-22	202.0	280	800	27.0	27.0	14.0	non	125.0	non
	200	400	340	295	268	24	3	12-22	253.0	-	1100	27.0	27.0	14.0	non	125.0	non
2.5	15	130	95	65	45	16	2	4-14	48.0	79	135	9.0	9.0	6.0	6.0	36.0	42.0
	20	150	105	75	58	18	2	4-14	53.0	84	135	9.0	9.0	6.0	6.0	36.0	42.0
	25	160	115	85	68	18	2	4-14	64.0	95	170	11.0	11.0	6.0	7.0	42.0	50.0
	32	180	140	100	78	18	2	4-18	71.0	103	170	11.0	11.0	6.0	7.0	42.0	50.0
	40	200	150	110	88	18	3	4-18	76.0	111	200	14.0	14.0	7.0	9.0	50.0	70.0
	50	230	165	125	102	20	3	4-18	85.0	120	200	14.0	14.0	7.0	9.0	50.0	70.0
	65	290	185	145	122	22	3	8-18	104.0	153	300	17.0	17.0	9.0	11.0	70.0	102.0
	80	310	200	160	138	24	3	8-18	114.0	163	300	17.0	17.0	9.0	11.0	70.0	102.0
	100	350	235	190	162	24	3	8-22	140.0	182	400	22.0	22.0	non	11.0	non	102.0
	125	400	270	220	188	26	3	8-26	183.0	260	500	27.0	27.0	14.0	non	125.0	non
	150	450	300	250	218	28	3	8-26	202.0	280	800	27.0	27.0	14.0	non	125.0	non
	200	550	360	310	278	30	3	12-26	253.0	-	1100	27.0	27.0	14.0	non	125.0	non
4.0	15	130	95	65	45	16	2	4-14	48.0	79	135	9.0	9.0	6.0	6.0	36.0	42.0
	20	150	105	75	58	18	2	4-14	53.0	84	135	9.0	9.0	6.0	6.0	36.0	42.0
	25	160	115	85	68	18	2	4-14	64.0	95	170	11.0	11.0	6.0	7.0	42.0	50.0
	32	180	140	100	78	18	2	4-18	71.0	103	170	11.0	11.0	6.0	7.0	42.0	50.0
	40	200	150	110	88	18	3	4-18	76.0	111	200	14.0	14.0	7.0	9.0	50.0	70.0
	50	230	165	125	102	20	3	4-18	85.0	120	200	14.0	14.0	7.0	9.0	50.0	70.0
	65	290	185	145	122	22	3	8-18	104.0	153	300	17.0	17.0	9.0	11.0	70.0	102.0
	80	310	200	160	138	24	3	8-18	114.0	163	300	17.0	17.0	9.0	11.0	70.0	102.0
	100	350	235	190	162	24	3	8-22	140.0	182	400	22.0	22.0	non	11.0	non	102.0
	125	400	270	220	188	26	3	8-26	183.0	260	500	27.0	27.0	14.0	non	125.0	non
	150	450	300	250	218	28	3	8-26	202.0	280	800	27.0	27.0	14.0	non	125.0	non
	200	550	375	320	285	34	3	12-30	253.0	-	1100	27.0	27.0	14.0	non	125.0	non
