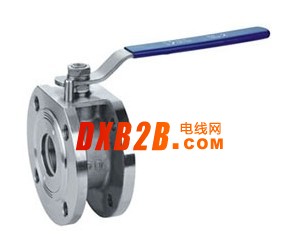

Q71F薄型球阀
与普通球阀相比，超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
用途：
对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为RPTFE)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
用途：
对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为RPTFE)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
对夹式薄型球阀性能参数
|
公称通径：
|
DN15-DN200
|
|
公称压力：
|
PN10，PN16，PN40
|
|
适合法兰：
|
ANSI CLASS150, 300
|
|
手柄操作或驱动器装置操作
|
|
对夹式薄型球阀主要零件材料：
|
序号
NO |
零件名称
|
材质
|
|
|
1
|
阀体
|
不锈钢CF8M/CF8
|
碳钢WCB
|
|
2
|
球
|
不锈钢316/304
|
不锈钢SS304
|
|
3
|
密封垫
|
PTFE
|
PTFE
|
|
4
|
阀杆
|
不锈钢316/304
|
不锈钢SS304
|
|
5
|
填料
|
PTFE
|
PTFE
|
|
6
|
定位锁
|
不锈钢304
|
不锈钢SS304
|
|
7
|
手柄
|
不锈钢304
|
不锈钢SS304
|
|
8
|
阀杆螺母
|
不锈钢304
|
不锈钢SS304
|
|
9
|
填料压盖
|
不锈钢304
|
不锈钢SS304
|
|
10
|
手柄套
|
塑料
|
塑料
|
|
11
|
密封瓶帽
|
不锈钢316/304
|
不锈钢SS304
|
|
12
|
垫圈
|
PTFE
|
PTFE
|
|
SIZE
|
Φd
|
ΦR
|
ΦC
|
ΦD
|
R
|
T
|
L
|
H1
|
H
|
A
|
P
|
N
|
ΦM
|
W
|
ΦA1
|
ΦA2
|
ΦB1
|
ΦB2
|
|
|
15
|
1/2"
|
15
|
45
|
65
|
95
|
2
|
14
|
35
|
77
|
46
|
9
|
9
|
4
|
M12
|
135
|
6
|
6
|
36
|
42
|
|
20
|
3/4"
|
20
|
55
|
75
|
105
|
2
|
14
|
38
|
85
|
51
|
9
|
9
|
4
|
M12
|
135
|
6
|
7
|
36
|
42
|
|
25
|
1"
|
25
|
65
|
85
|
115
|
2
|
14
|
42
|
94
|
62
|
11
|
11
|
4
|
M12
|
170
|
6
|
7
|
42
|
50
|
|
32
|
1-1/4"
|
32
|
78
|
100
|
135
|
2
|
16
|
50
|
104
|
72
|
11
|
11
|
4
|
M16
|
170
|
6
|
9
|
42
|
50
|
|
40
|
1-1/2"
|
38
|
85
|
110
|
145
|
3
|
16
|
62
|
114
|
78
|
14
|
14
|
4
|
M16
|
200
|
7
|
9
|
50
|
70
|
|
50
|
2"
|
50
|
100
|
125
|
160
|
3
|
16
|
72
|
120
|
86
|
14
|
14
|
4
|
M16
|
200
|
7
|
9
|
50
|
70
|
|
65
|
2-1/2"
|
63.5
|
120
|
145
|
180
|
3
|
18
|
95
|
158
|
108
|
17
|
17
|
4
|
M16
|
300
|
9
|
11
|
70
|
102
|
|
80
|
3"
|
76
|
135
|
160
|
195
|
3
|
20
|
118
|
165
|
116
|
17
|
17
|
8
|
M16
|
300
|
9
|
11
|
70
|
102
|
|
100
|
4"
|
95
|
155
|
180
|
215
|
3
|
20
|
140
|
182
|
139
|
22
|
22
|
8
|
M16
|
400
|
non
|
11
|
non
|
102
|
|
125
|
5"
|
118
|
185
|
210
|
245
|
3
|
22
|
195
|
224
|
176
|
27
|
27
|
8
|
M16
|
500
|
14
|
non
|
125
|
non
|
|
150
|
6"
|
142
|
210
|
240
|
280
|
3
|
24
|
225
|
268
|
192
|
27
|
27
|
8
|
M20
|
600
|
14
|
non
|
125
|
non
|
