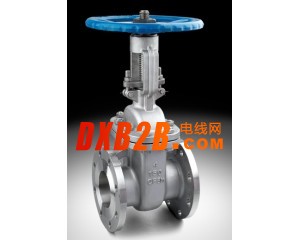

美标闸阀
阀门承压件采用精密铸造工艺浇铸，表面质量手轮采用可锻铸铁铸造，造型配合手柄，适当增加摩擦力，方便开启。并示有明显的“开”、“关”标志。阀杆螺母采用高镍球铁，“T”形螺纹与阀杆配合传递力矩。填料压盖和压套分体设计，保证阀杆的同心度。合理的填料函设计，确保阀门没有外漏，符合环保要求。阀杆头部整体锻造，与阀瓣通过“T”型槽连接，保证强度。阀盖设有上密封圈，符合美国石油协会API标准。DN250以下的铸件为精密铸造，每批铸件都有炉号标识，便于跟踪。阀门的中法兰连接螺栓采用双头螺栓，方便维修、拆卸。阀盖上设有油杯，可定期补充固体润滑油，保持轻松启闭。
1.设计制造按APISTD.600
2.结构长度按ANSI B16.10 .
3.法兰型式及尺寸:150/300/600Lb安ANSI B16.5 JIS 10K.20k按JIS B2212～B2214
4.阀门检查和试验按APL STD.598
美标闸阀试验压力及主要性能规范
2.结构长度按ANSI B16.10 .
3.法兰型式及尺寸:150/300/600Lb安ANSI B16.5 JIS 10K.20k按JIS B2212～B2214
4.阀门检查和试验按APL STD.598
美标闸阀试验压力及主要性能规范
|
类别
|
MPa
|
Psl
|
适用温度
|
适用介质
|
||||||
|
强度试验
|
3.0
|
450
|
≤200℃
|
NITRLC ACID
|
||||||
|
硝酸类
|
||||||||||
|
高压密封试验（水）
|
2.2
|
314
|
ACETIC ACID
|
|||||||
|
醋酸类
|
||||||||||
|
NITRLC ACID
|
||||||||||
|
硝酸类
|
||||||||||
|
低压密封试验(空气)
|
5～7Bar
|
ACETIC ACID
|
||||||||
|
醋酸类
|
||||||||||
|
主要零件材质 零件名称
|
CF8系列
|
CF3系列
|
CF8M系列
|
CF3M系列
|
WCB系列
|
|||||
|
阀门/阀盖
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
|||||
|
闸板
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
|||||
|
阀杆
|
F304
|
F304L
|
F316
|
F316L
|
ICr13
|
|||||
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨Graphite
|
|||||
|
垫片
|
PTFE+304
|
PTFE+304L
|
PTFE+316
|
PTFE+316L
|
石墨+304
Graphite+304 |
|||||
|
压盖
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
|||||
|
填料压环
|
304
|
304L
|
316
|
316L
|
1CR13
|
|||||
|
螺栓
|
A193-B8
|
A193-B8
|
A193-B8M
|
A193-B8M
|
35CrMoA
|
|||||
|
螺母
|
A194-8M
|
A194-8M
|
A194-8
|
A194-8
|
45
|
|||||
美标闸阀150Lb、10K主要连接尺寸及重量
|
尺寸
|
inch
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24＇
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
|
L
|
mm
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
H
|
mm
|
188
|
202
|
225
|
252
|
277
|
323
|
347
|
383
|
457
|
632
|
762
|
895
|
895
|
1085
|
1295
|
1435
|
1626
|
1829
|
2175
|
|
W
|
mm
|
90
|
90
|
100
|
100
|
140
|
200
|
250
|
250
|
300
|
300
|
350
|
350
|
400
|
500
|
600
|
600
|
650
|
650
|
700
|
