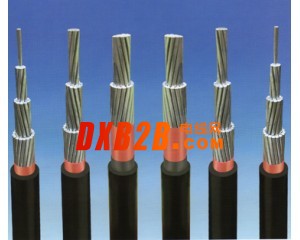

架空电缆JKLV

点击图片查看原图

品牌：	广西阳工电线电缆有限公司
型号：	架空电缆JKLV
规格：	架空电缆JKLV
单价：	面议
起订：
供货总量：
发货期限：	自买家付款之日起 3 天内发货
所在地：	广西南宁市
有效期至：	长期有效
最后更新：	2013-04-28 08:08
浏览次数：	42

公司基本资料信息

产品详细说明

架空线

本产品适用于额定电压35kV及以下的架空电力线路。架空绝缘电缆的型号、名称及使用范围见表1。电缆的机械性能和电性能符合国家标准GBl4049《额定电压10kV、35kV架空绝缘电缆》和GB/Tl2527-2008《额定电压1kV及以下架空绝缘电缆》。其中，钢芯铝绞线交联聚乙烯绝缘架空电缆符合企业标准Q/320115NJYL01-2010；平行集束架空绝缘电缆符合企业标准Q/320115NJYL02-2010。电缆的电性能和绝缘的机械物理性能符合国标GBl4049及GB/Tl2527。

表1：架空绝缘电缆的型号、名称及使用范围

型号	名称	使用范围
JKV JKLV JKY JKLY JKYJ JKLYJ	聚氯乙烯/聚乙烯/交联聚乙烯绝缘架空电缆	用于架空电力传输等场所

JKTRYJ	软铜芯交联聚乙烯绝缘架空电缆	用于变压器引下线
JKLYJ/Q	交联聚乙烯绝缘轻型架空电缆	用于架空电力传输等场所
JKLGYJ JKLGYJ/Q	钢芯铝绞线交联聚乙烯绝缘/轻型架空电缆	用于架空电力传输等场所，并能承受相当的拉力
BS-JKLYJ BS-JKYJ	平行集束架空绝缘电缆	用于架空电力传输等场所

使用特性

* 额定电压分别为0.6/1kV、10kV、35kV。
* 电缆敷设温度应不低于-20℃。
* 短路时（最长持续时间不超过5S）电缆的基本最高温度：交联聚乙烯绝缘250℃；高密度聚乙烯绝缘150℃；聚氯乙烯绝缘160℃
* 电缆导体的最高长期允许工作温度：聚氯乙烯绝缘不超过70℃。聚乙烯绝缘应不超过70℃；交联聚乙烯绝缘应不超过90℃。
* 电缆的允许弯曲半径：单芯电缆应不小于电缆外径的15倍，多芯电缆应不小于电缆外径的10倍。

1.2生产范围（表2）

表2：产品生产型号及范围

型号	芯数	额定电压kV
		1	10	35
		标称截面mm²
JKV JKLV JKY JKLY JKLGYJ	1	16-240	16-400	---
JKYJ JKLYJ	2、4	10-120	---	---
JKLY JKLY JKLYJ	3+K	10-120	---	---
JKYJ JKTRYJ JKLYJ	1	---	10-300	50-300
	3	---	25-300	---
	3+K（A）或 3+K（B）	---	25-300	---
	3+K（A）或 3+K（B）	---	其中K25-120	---
JKY JKTRY JKLY JKLYJ/Q JKLY/Q	1	---	10-300	---
JKLYJ/B	3	---	25-300	---
	3+K（A）或 3+K（B）	---	25-300	---
	3+K（A）或 3+K（B）	---	其中K25-120
BS-JKLYJ BS-JKYJ BS-JKLV BS-JKV	2 3+1 4	10--400	---	---

注：表中未列出的产品规格和截面，可按顾客要求进行生产。

1.3技术指标

* 电缆的工作温度
    额定电压1kV架空绝缘电缆，聚氯乙烯、聚乙烯绝缘应不超过70℃，交联聚乙烯绝缘应不超过90℃；额定电压10kV、35kV架空绝缘电缆，交联聚乙烯绝缘不超过90℃，高密度聚乙烯绝缘不超过75℃。
* 电缆的导体电阻和拉断力见下表。
* 电缆的绝缘电阻：
    额定电压1kV架空绝缘电缆绝缘电阻见下表，10kV、35kV无绝缘屏蔽的成品电缆浸入水中时间不少于1h，施加80-500V直流电压，稳定时间应不小于1分钟，且不大于5分钟。额定电压10kV电缆的绝缘电阻应不小于1500MΩ.km，轻型薄绝缘结构电缆的绝缘电阻应不小于1000MΩ.km。额定电压35kV电缆的绝缘电阻应不小于4100MΩ.km。
* 电缆的交流电压试验
    额定电压1kV架空绝缘电缆二芯以上应经受3500V，1min电压试验。单芯电缆浸在室温水（附加电极）中1h后进行应不击穿。额定电压10kV架空绝缘电缆在室温下，浸水1h后施加电压，普通绝缘结构为18kV，轻型薄绝缘结构为12kV；35kV架空电缆施加电压为63kV。实验时间为1min，电缆应不击穿。
* 局部放电试验
    有绝缘屏蔽的10kV电缆，应进行局部放电试验，试验在浸于水中的成盘电缆上进行，在电缆上施加交流电压9kV，电缆的放电量应不大于20pc。

导体标称截面mm²	20℃时导体电阻不大于Ω/km				额定工作温度时最小绝缘电阻 MΩ•km		电缆导体拉断力不小于N
	铜芯		铝芯	钢芯铝绞线芯	额定工作温度时最小绝缘电阻 MΩ•km		电缆导体拉断力不小于N
	硬铜	软铜	铝芯	钢芯铝绞线芯	70℃	90℃	硬铜芯	铝芯	钢芯铝绞线
10	1.906	1.83	3.08	2.706	0.0067	0.67	3471	1650	4120
16	1.198	1.15	1.91	1.779	0.0065	0.65	5486	2517	6130
25	0.749	0.727	1.20	1.131	0.0054	0.54	8465	3762	9290
35	0.540	0.524	0.868	0.823	0.0054	0.54	11731	5177	12630
50	0.399	0.387	0.641	0.5946	0.0046	0.46	16502	7011	16870
70	0.276	0.268	0.443	0.4217	0.0040	0.40	23461	10345	23390
95	0.199	0.193	0.320	0.3058	0.0039	0.39	31759	13727	35000
120	0.158	0.153	0.253	0.2496	0.0035	0.35	39911	17339	41000
150	0.128	---	0.206	0.1939	0.0035	0.35	49505	21033	54110
185	0.1021	---	0.164	0.1592	0.0035	0.35	61846	26732	64320
240	0.0777	---	0.125	0.1209	0.0034	0.34	79823	34679	83370
300	0.0619	---	0.100	0.09614	---	---	99788	43349	92220

1.4架空电缆使用要求

*  电缆敷设时，环境温度不应低于-20℃，低于-20℃敷设时，电缆必须预先加热。
*  电缆敷设时，额定电压1kV 架空绝缘电缆弯曲半径应不小于电缆外径的6倍，10kV、35kV架空绝缘电缆应不小于外径的15倍。
*  电缆的架设方法，与裸架空线同样，仍需固定在横担的绝缘子上，但距离可以适当减小。
*   电缆应与专门设计的架空绝缘电缆金属器具配套使用。
*   在敷设施工和存放过程中，应注意电缆端头的密封，防止电缆进水，降低其性能。
*  电缆长期运行温度（即电缆导电线芯长期允许工作温度），交联聚乙烯绝缘应不超过90℃，高密度聚乙烯绝缘不超过75℃；聚乙烯、聚氯乙烯绝缘应不超过70℃；短路时交联聚乙烯绝缘不超过250℃；高密度聚乙烯、聚氯乙烯绝缘应不超过150℃，最长持续时间不超过5秒。
