JCJX-LHD400/8中速铜大拉机

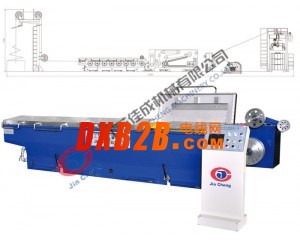

LHD-400/8型（中速）铜大拉机

本产品是吸收消化国际先进水平的高速铜拉线机技术而设计。该机由放线装置、拉线主机、张力装置、成圈收线机、润滑和冷却装置等部份组成。适用于电线电缆行业将φ8mm拉制成φ2.6～3.2mm圆铜线，

本机采用整体式钢板焊接箱体（回火处理）、高精度的磨齿齿轮和NSK轴承，大大提高机器运行精度和使用寿命，单列式鼓轮布置，浸油式拉线润滑,保证线材的质量.

一、机组主要技术参数：

 1.进线(最大):     Φ8 mm

 2.出线:           Φ2.6-Φ3.2 mm

 3.拉线鼓轮直径:    400 mm

 4.拉线模数:        8

 5.拉线鼓轮速比:    1.38-1.20

 6.拉线最大速度:    11 m/s

 7.拉线主电机功率:  132 KW (AC)

 8.放线铜杆圈外径:  2000 mm

9.成圈收线(梅花落线)电机功率：   18.5KW  (AC)

10.机组总容量:      155 KVA
