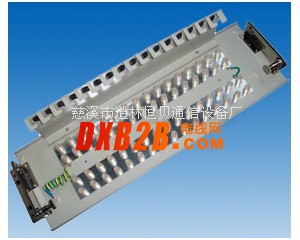

CX恒贝供应长方形DDF数字配线架

数字配线架又称高频配线架，以系统为单位，有8系统，10系统，16系统，20系统等，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2 Mb/s～155 Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性。

摘要本实用新型的一种数字配线架，其用于通讯设备间的信号配线和转接，包括至少一配线子架模块，以及一交叉连接单元，位于该配线子架模块上，该交叉连接单元至少包括一组多个多选一继电器，该多个多选一继电器的至少一接入端口并接在一起，并与一单片机电连接，通过该单片机选择可导通的继电器，进行选择该配线子架模块上的输出端子与输入端子之间的导通；所述并接的接入端口与该配线子架模块上的一侧端子电连接；所述多选一继电器的单一端与所述配线子架模块上的另一侧对应端子电连接。本实用新型产品可以通过单片机对该DDF架中的交叉连接单元中进行交叉和环回控制操作，简单易行，操作简单，失误率低。

主权项一种数字配线架，用于通讯设备间的信号配线和转接，其包括至少一配线子架模块，其特征在于，所述数字配线架还包括一交叉连接单元，位于该配线子架模块上，所述交叉连接单元的两个端口分别与所述配线子架模块上的两侧端子电连接，选择该配线子架模块上的输出端子与输入端子之间的导通。
