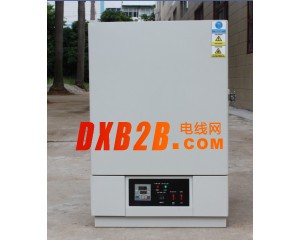

点击图片查看原图
**恒温箱主要用于电子、电工、医药化工等干燥、热处理、消毒等，此说明书就该装置及其用法加以说明。
** 虽然操作使用简单，但操作错误会引起意外事故，缩短装置的寿命，降低其性能。
因此，想请在使用前务必仔细熟读本说明书，做到正确使用，长期爱护。
** 需保存好此说明书。
注 意 事 项
一、 恒温箱恒温箱高温时门的开闭
在高温运转时，应尽可能避免门的打开。如果打开门，会产生：
*高温的空气有喷出的危险;
*打开门时，门的内侧是高温状态，如果人触及，就会产生危险;
*若在周围设置有火灾报警器，那么由于热风的作用，有时会产生动作;
*若高温时突然打开大门，冷热空气相遇，可能会引起玻璃门炸裂。
二、 恒温箱使用完毕
当使用完毕，应将温度设定到低温度，并将箱体大门打开一缝隙，让鼓风系统工作，直到工作室温度降低到室温附近，再关闭电源开关，并取下电源插头。
一、 产品概述
HK-E系列产品，主要用于非挥发及非易燃易爆试品的干燥、烘烤、消毒，也可用于一般的恒温试验工作，是实验室和科研单位必备的设备。
HK-E型电热鼓风干燥箱系列品种如下：
A、HK-BE 普通内胆，电脑控温，独立超温保护;
B、HK-E 不锈钢内胆，电脑控温，独立超温保护。
本产品具有以下特点：
1.采用拼块组装结构，表面运用环氧粉末静电喷涂工艺;
2.采用数字显示，数字设定温度，可减少视读误差和操作误差;
3.具有独立超温保护、过流保护等功能。
二、 恒温箱 使用条件
1、电源：电压 220±22V; 频率： 50±0.5Hz;
2、使用环境温度： 5～40℃;
3、相对湿度： ≤85%R.H(20℃时);
4、周围无强烈震动，无腐蚀性气体和易燃易爆的气体存在;
5、负载总量分别不大于5Kg、10Kg、16Kg(按1E、2E、3E)，负载的总体积不大于工作室容积的1/5。
三、 恒温箱 主要技术参数
1、温度范围：R.T+10℃～250℃;
建议使用最高温度：<250℃
2、温度波动度：±0.5℃;
3、温度均匀度：<±2.5%;
4、升温时间：(环境温度25℃，空载时测得)
从室温～+250℃ ≤70分钟
5、电源：AC220V±22V 50Hz
6、产品标准：JB/T5520—91《干燥箱技术条件》;
7、产品检定周期按JB/T5520—
91《干燥箱技术条件》进行;
8、恒温箱按工作室尺寸分
|
型 号
|
工作室尺寸（D×W×H）
|
外形尺寸（D×W×H）
|
功率KW
|
|
HK-72E
|
400×450×400（mm）
|
575×610×900（mm）
|
1.5
|
|
HK-137E
|
500×550×500（mm）
|
675×710×1020（mm）
|
2.5
|
|
HK-235E
|
600×650×600（mm）
|
775×710×1175（mm）
|
|
3
|
1、空气调节
1.1空气调节方式：强制通风内循环平衡调温(BTC);
1.2空气循环装置：内置式空气调节装置，循环风道，长轴轴流风机;
1.3加热方式：优质镍铬合金电加热器。
2、室体结构
2.1箱体结构：箱体采用拼装结构;
2.2外壳材料：优质冷轧钢板静电喷塑;
2.3内壁材料：不锈钢板;
2.4保温材料：超细玻璃纤维;
2.5搁板：2层
2.6大门密封：采用环保硅橡胶条。
3、测控系统
3.1温度测量：Pt100铂电阻;
3.2控制装置：采用智能型数字温度控制器
·温度控制方式：自动整定两位PID控制
·温度设定方式：按▲▼键进行数字设定
·温度显示方式：设定温度和测量温度LED数字显示
·定时时间:1～999分钟
·产品具有自整定功能，确保在每一设定点的温度恒定
·产品具有线性补偿功能，以避免显示误差带来不变
3.3产品单独设有超温保护仪表，用于对工作温度进行上限报警设置，防止因故障，对试品和试验箱造成损坏;
3.4运行方式：恒定温度运行。
4、安全保护措施
4.1工作室独立超温保护;
4.2加热器短路;
4.3鼓风电机过载。
五、安全注意事项
※关于图案的说明
为了达到安全使用的目的，本产品说明书以及在产品的使用中，故用各种图案的形式来表达。请充分理解并注意。
※禁止
此标志为造成人员伤亡以及设备损坏的内容。
※当心
此标志为造成人员轻伤以及造成物体损坏的内容。
※注意
提醒用户需特别注意的事项。
六、恒温箱安装方法和使用前的准备
※必须安装接地线 接地线不能小于1.5mm，且必须可靠接地。
※绝对禁止在具有易燃、易爆品环境中使用 本产品不属于防爆构造装置，还有本产品在开、关时及运行中伴有电弧的发生会成为火灾、爆炸的原因。关于易燃、易爆物品请参见首页说明。
※绝对不允许改造本产品
※关于电源的使用方法
1、不要将电源线束缚成一团。否则，会成为导致火灾的原因。
2、不要将电源线任意加工，无理弯曲，乱扭、强拉等，否则，会成为导致火灾原因。
3、不要将电源线敷设在桌子、椅子下，不要让物体划伤电源线。
4、不要将电源线靠近暖炉等发热器具，因为电源线的表皮被烘烤焦了会成为导致火灾、触电的原因。
5、如电源线被裸露了(芯线的裸露、断线等)，请立即关闭本机的电源，将保险开关关闭。请求本机销售商交换电源线。如果不换新的电源线会导致火灾、触电。
6、电源线要匹配相适应的插座。
※安置
1、由于意想不到的地方地震和冲击的出现可能会导致本机倒塌的现象，因此，建议不要安装在大量人流通行的地方，要从安全角度考虑，并有安全防范对策。
2、请将产品安装在水平的场地上，如果没有安装在水平的场地上，会引起许多故障及不利的因素。
※不能使用的试品
1、由于本产品没有安装防爆装置，所以，本产品绝对不允许对含有可燃、爆炸性成分的试品进行试验及处理。
2、腐蚀性的试品。
※试品的放置
1、试品的总体积不能大于工作室容积的l/5。
2、请将试品尽量分布摆放。
3、摆放试品时，不能将试品贴近或者靠近工作室内壁，应留有适当的空间。
七、安装检查
※产品安装之前，请仔细阅读说明书。
1、开箱检查
1.1产品开箱后按装箱单清理附件是否齐全。
1.2仔细检查紧固件、零件、接线是否松动?
2、电源的配置
要为该产品安装独立的220V，15A以上的单相电源插座，同时保证接地线可靠接地。
3、通电检查
插上电源插头，合上电源开关，此时仪表将显示箱内的温度，风机应能正常运转。通电后，打开大门，应能听见风声，表明风机正常运转。如果风机不转，必须仔细检查，排除故障后方能开机使用，否则将损坏设备。
※注意：如果风机不转必须仔细检查，排除故障后方能开机使用，否则将损坏设备。
八、 使用方法
1、注意事项
1.1只允许有操作资格者使用该设备。
1.2只能是该设备允许的试验物才能放进箱内进行试验。
1.3试件的截面积不能超过工作室在该截面的面积的1/3。
1.4放置试件时不能碰撞箱门及箱体。
1.5试件的重量不能超过搁板的承重。
1.6在启动系统前，皆要检查电源是否正常。
1.7设备在运行过程中，应处于时时监控的状态。
1.8设备在运行中，若有如剧烈的撞击声等不正常现象，应立即停机。
1.9产生故障后，若不能发现原因，严禁重新启动设备。
1.10严禁在高温时打开箱门，否则，会灼伤或者烫伤人体。
2、面板简介
①超温指示灯：当箱内温度超过超温保护设定温度时，此灯亮，系统停止工作。
②加热指示灯：加热器工作时，此灯亮。
③电源开关：合上此开关，系统供电。
④辅助加热开关：合上此开关，增加加热功率。
⑤超温保护设定：在此设定超温保护的设定温度。
⑥控温仪表：控制箱内温度，实现温度恒定，工作定时。
3、超温保护设定
本产品设有独立的超温保护系统，当箱内温度超过超温保护设定温度时，系统切断加热器电源，超温指示灯点亮。
超温保护设定温度=工作温度(SP值)+5～10℃
4、温度的设定
4.1温度设定和时间设定
按温度控制仪表的功能键“SET”，上排显示SP，按△或▽键，使下排显示为所需要的设定温度值。再按“SET”键，上排显示ST，按△或▽键，使下排显示为所需要的定时时间,时间的最小单位为分钟。再按“SET”键，回到标准模式。
定时功能：当ST设置为0时，仪表取消定时功能;当ST设置不为0时，仪表才有定时功能。
仪表上电：①测量温度达到设定温度后，定时功能开始启动;②定时功能开始启动，到达ST的时间，加热输出关闭，蜂鸣器叫4次以示提醒;若在仪表定时工作期间启动自整定，则定时功能被取消，自整定结束后，重新启动定时功能;仪表在工作期间，允许修改ST，前面的累计运行时间被“记忆”，并运行到新的定时时间，当新的定时时间ST小于前面的累计运行时间时，加热输出立即关闭，蜂鸣器叫4次以示提醒。
按△/TIME键，仪表显示已经运行的时间。
4.2控制参数设定(该参数一般不用改动)
按“SET”键4秒钟以上，上排显示控制参数的提示符，再按“SET”键，找到LK提示符，按△或▽键，使下排显示为18，继续按“SET”键，找到所需要调整的控制参数的提示符，按△或▽键，使该控制参数显示为所需要的值。几个控制参数可以一次调整完毕，再按“SET”键4秒以上,回到测量值/设定值(PV/SV) 显示状态。(无键按下1分钟后自动返回到标准模式)
*注:
设备在出厂时已将控制参数调节好，请勿随意改动。若不慎改变，请按以上方法，并参照下列内容将参数改正。以免影响控制精度。
仪表各功能参数见下表：
|
提示符
|
名称
|
设定范围
|
说 明
|
设定值
|
|
AL
|
AL报警设定
|
0～满量程
0.0～满量程
|
当温度超过SP+AL值时，ALM灯亮，蜂鸣器响，切断加热电源
|
50（50.0）
|
|
CL
|
制冷控制设定
|
0～满量程
0.0～满量程
|
无效参数，调整对控制无影响
|
50（50.0）
|
|
P
|
比例带
|
1～满量程
1.0～满量程
|
比例作用调节，P越大比例作用越小，系统增益越低，仅作用于加热侧
|
4.2
|
|
I
|
积分时间
（再调时间）
|
0～3600秒
|
积分作用时间常数，I越大，积分作用越弱，I=0，d=0为半比例控制
|
38
|
|
d
|
微分时间
（预调时间）
|
0～3600秒
|
微分作用时间常数，d越大,微分作用越强，并可克服超调，I=0，d=0为半比例控制
|
19
|
|
Ar
|
过冲控制
（比例再设定）
|
0～100﹪
|
在两位PID工作时，Ar确定为：1.5～2倍的（稳态输出占空比）。在半比例工作时，Ar确定为：（需要修正的）／（比例范围）
|
100
|
|
T
|
加热周期
|
1～300秒
|
可控硅输出一般为2～3秒，对剩余功率较大的设备将T调大可减少PID控制的静差
|
2
|
|
Pb
|
零位调整（截距）
|
-100～100
-100.0～100.0
|
当仪表的零位误差较大，满度误差较小时，调整该值，一般Pt100很少调整该值。
|
0
|
|
PK
|
满度调整（斜率）
|
-1000～1000秒
|
当仪表的零位误差较小，满度误差较大时。PK=4000X（规定值-实际显示值）/实际显示值，调整该值，一般Pt100很少调整该值。
|
-100
|
|
Ct
|
制冷控制（延时）
|
0～3600秒
|
无效参数，调整对控制无影响
|
0
|
|
dP
|
小数点设置
|
0；1
|
DP=0显示分辨率为1℃；
DP=1显示分辨率为1℃
当显示大于99.9，显示
分辨率自动变为1℃
|
1
|
|
rH
|
量程设置
|
0～400℃
0.0～400.0
|
调整rH，能使仪表的测量范围
为0～rH（℃）
|
300
|
|
LK
|
密码锁
|
0～255
|
当LK=18时，以上参数才能改变
|
0
|
按▽/AT键20秒后RUN灯闪烁,仪表开始自整定,自整定结束后，RUN灯灭,得出一组能克服超温的PID参数，仪表按新的PID参数进行控制。新的PID参数可以在仪表上检查。
在自整定过程中，按▽/AT键20秒后RUN灯灭，自整定被终止，仪表按原来的PID参数进行控制。
5、本干燥箱设有辅助加热开关，在升温过程和高于100℃的使用温度时应将辅助加热开关打开。辅助加热也受仪表控制。
6、若显示000则说明传感器开路或输入信号超过测量范围。
7、停机
停机之前应将工作温度设定在常温附近，当温度低于100℃时,可打开箱门(但要注意安全,避免高温烫伤)，让鼓风系统继续工作直到工作室降低到常温附近，再关闭电源，最后断开供电电源(空气开关)。设备的停止，必须遵从上面的程序。决不能停设备，将电源关闭，就认为已经停机
九、日常维护及一般故障处理
1、日常维护
1.1设备应保持清洁。严禁用带有腐蚀性的清洁剂擦拭设备。
1.2不能剧烈的敲击设备和碰撞设备。
1.3每次试验完毕后，应拔掉电源插头。
1.4设备如长期停机不用，应定期给设备通一下电。
1.5设备应定期(一般为一月)由专业人员检修，并做好检修记录。记录表格如下表：
