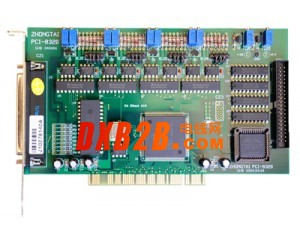

供应中泰研创AD采集板,PCI-8325A采集卡,高速运动

PCI采集板卡

AD采集板

A/D：12bit 100K光隔32CH/16CH

输入范围：0-10V、±5V、±10V

程控频率：1k/5k/10k/20k/50k/100K/单步触发/

外部TTL信号、时钟同步触发

8K FIFO半满、非空查询；半满中断

非隔离DI：16CH / DO：16CH（TTL）

特性：

2.1 模入部分：(标*为出厂标准状态，下同)

2.1.1输入通道数：单端32路*／双端16路；

2.1.2输入信号范围：0V～10V*；±5V；±10V

2.1.3最大允许输入电压：±15V

2.1.4输入阻抗：≥10MΩ

2.1.5输入通道选择方式：单通道程序指定/多通道自动扫描

2.1.6 A／D转换分辨率：A型12 bit；B型16 bit

2.1.7 A／D芯片转换时间：10μS

2.1.8系统最高采集速率：100KHz／S (所有通道总和)

2.1.9 A/D采样程控频率：1KHz/5KHz/10KHz/20KHz/50KHz/100KHz

2.1.10 A/D启动方式：程控频率触发/程控单步触发/外部TTL信号触发/外部时钟同步触发

2.1.11 A／D转换输出码制：单极性原码*／双极性偏移码或补码

2.1.12 FIFO存储器容量：8K×16bit（全满）/4K×16bit（半满）

2.1.13 数据读取识别方式：FIFO半满查询/FIFO非空查询/FIFO半满中断

2.1.14 通道切换时间：(模拟开关导通时间＋放大器建立时间) ≤5μS

2.1.15 系统综合误差：A型≤0.1％FSR；B型≤0.02％FSR

2.2  开关量部分:（非隔离）

2.2.1 输入路数：16路TTL电平

2.2.2 输出路数：16路TTL电平

2.3  隔离形式：三总线高速光电隔离型

2.3.1 隔离电压：≥500V

2.4  电源功耗：＋5V(±10％)≤800mA

2.5  使用环境要求：

     工作温度：10℃～40℃

     相对湿度：40％～80％ RH

     存贮温度：－55℃～＋85℃

2.6  外型尺寸：(不含档板)长×高＝175.0mm×106.7mm(6.89英寸×4.2英寸)
