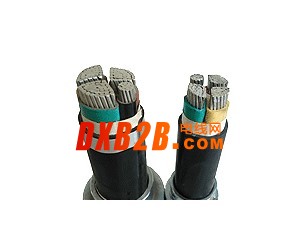

翌达yjlv22铝芯高压交联聚乙烯绝缘铠装电力电缆

点击图片查看原图
品牌: 翌达
型号: yjlv22
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 四川 成都市
有效期至: 长期有效
最后更新: 2015-07-16 10:26
浏览次数: 26
询价
公司基本资料信息








产品详细说明
 芯铠装高压电缆YJLV22 【8.7/15KV】

额定电压: 8.7/15KV

规格型号:YJLV22-3*300

价格单位:米/143元

型号

名称

适用范围

YJV YJLV

聚氯乙烯绝缘聚氯乙烯护套电力电缆

敷设在室内、隧道及管道中,
电缆不能承受压力和机械外力作用。

YJV22YJLV22

聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

敷设在室内、隧道及直埋土壤中,
电缆能承受压力和其他外力作用。

YJV32YJLV32

聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

敷设在室内、矿井中、水中,
电缆能承受相当的拉力。

YJV42YJLV42

聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

敷设在竖井,水下等垂直场合,
能承受相当的轴向拉力。

ZR-YJV ZR-YJLV

聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆

敷设在室内、隧道及管道中,
电缆不能承受压力和机械外力作用。

ZR-YJV22ZR-YJLV22

聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆

敷设在室内、隧道及管道中,
电缆不能承受压力和机械外力作用。

ZR-YJV32ZR-YJLV32

聚氯乙烯

绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆

敷设在室内、矿井中、水中,
电缆能承受相当的拉力。

ZR-YJV42ZR-YJLV42

聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆

敷设在竖井,水下等垂直场合,
能承受相当的轴向拉力。

电力电缆安装注意事项
1)电缆与热力管道平行安装时应保持2m的距离、交叉时应保持0.5m
2)电缆与其它管道平行或交叉安装时要保持0.5m的距离
3)电缆直埋安装时,1-35kv电缆直埋深度不小于0.7m
4)10kv及以下电缆平行安装时,相互净距不小于0.1m,10-35kv不小于0.25m;交叉安装时距离不小于0.5m
5)电缆敷设温度不低于0 0 C,弯曲半径芯电缆>=15(D+d),单芯电缆>=20(D+d)(D为电缆外径,d为导体外径)
6)kv及以上电缆接头
[1]安装电缆终端头时,必须剥除半导体电屏,操作时不得损伤绝缘,应避免刀痕及凹凸不平的情况,必要时用砂纸磨平屏蔽端部应平整,并要把石墨层(颗粒)清除干净。
[2]塑料绝缘电缆端头铜带屏蔽和钢铠必须良好接地,对短线路也应遵循这项原则,避免三相不平衡运行钢铠端部产生感应电动势,甚至“打火”及燃烧护套等事故。接地引出线要采用镀锡编织铜线,和电缆铜带连接时应用铬铁锡焊,不宜用喷类封焊,以免烧绝缘。
www.51dianlan.com
    [3]三相铜带屏蔽应分别与地线相连,注意屏蔽接地线和钢铠接地线应分别引出,相互绝缘,焊接的线的位置应尽量靠下。
7)对电缆端头和中间接头的基本要求:a.导体连接良好; b.绝缘可靠,推荐采用辐照交联热收缩型胶绝缘材料; c.密封良好; d.跔的机械强度,能适应各种运行条件。
http://www.bjdxjy.com
  8)电缆端头必须防止水及其它腐蚀性材料的侵蚀,以防因水树引起绝缘 层老化而导致击穿。
9)电缆的装卸必须使用吊车或叉车,禁止平运、平放,大型电缆安装时须使用放缆车,以免电缆受外力操作或因人工拖动而擦伤。
10)电缆如因故不能及时敷设时,应将其放在干燥地方贮存,防止日光曝晒端头进水等。
注意:电线电缆安装应由熟悉电线电缆性能的安装人员或专职技术人员担任,如仍有不清事项,请向相关技术部门或电缆厂技术咨询。

2. 电缆的使用特性及运行敷设条件
1)额定电压0.6/1kv聚氯乙烯绝缘电力电缆
[1]电缆导体的长期允许工作温度:<=70 0 C
[2]短路时(最长持续时间不超过5s)电缆的最高工作温度:160 0 C
[3]电缆敷设后经受直流电压3.5kv/15min 不击穿。
[4]在空气中敷设
a.单芯电缆平行敷设时的中心距离:185min 2 及以下为 直径的2倍:240min 2 及以上为90mm;
b.周围环境温度:30 0 C;
c.不同环境温度下载流量的校正系数;
