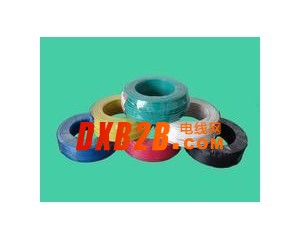

四川成都翌达bv聚氯乙烯绝缘固定敷设用电缆(电线)

点击图片查看原图

品牌：	翌达
型号：	bv
单价：	面议
起订：
供货总量：
发货期限：	自买家付款之日起 3 天内发货
所在地：	四川成都市
有效期至：	长期有效
最后更新：	2015-07-16 10:26
浏览次数：	31

公司基本资料信息

产品详细说明

聚氯乙烯绝缘固定敷设用电缆(电线)

一、产品标准

GB5023-97、JB8734-1998

二、用途

本产品适用于交流额定电压为450/750V及以下动力装置固定敷设用。

三、使用特性

1、U0/U为300/500V和450/750V。

2、电缆的长期允许工作温度为不超过70℃。

3、电缆的敷设温度应不低于0℃；允许弯曲半径：

电缆外径（D）小于25mm，允许弯曲半径应不小于4D；电缆外径（D）为25mm及以上允许弯曲半径应不小于6D。

四、型号名称及相应执行标准：

序号	型号	名称	芯数	生产范围	额定电压	执行标准
1	227IEC01(BV)	一般用途单芯硬导体无护套电缆	1	1.5～400	450/750	GB5023.3
2	227IEC02(RV)	一般用途单芯软导体无护套电缆	1	1.5～240	450/750	GB5023.3
3	227IEC05(BV)	内部布线用导体温度为70℃的单芯实心导体无护套电缆	1	0.5～1.0	300/500	GB5023.3
4	227IEC06(RV)	内部布线用导体温度为70℃的单芯软导体无护套电缆	1	0.5～1.0	300/500	GB5023.3
5	227IEC07(BV-90)	内部布线用导体温度为90℃的单芯实心导体无护套电缆	1	0.5～2.5	300/500	GB5023.3
6	227IEC08(RV-90)	内部布线用导体温度为70℃的单芯导体无护套电缆	1	0.5～2.5	300/500	GB5023.3
7	227IEC10(BVV)	轻型聚氯乙烯护套电缆	2～5	1.5～35	300/500	GB5023.4
8	227IEC52(RVV)	轻型聚氯乙烯护套软线	2～3	0.5、0.75	300/300	GB5023.5
9	227IEC53(RVV)	普通聚氯乙烯护套软线	2～5	0.75～2.5	300/500	GB5023.5
10	BV	铜芯聚氯乙烯绝缘电缆	1	0.75、1.0	300/500	JB8734.2
11	BLV	铝芯聚氯乙烯绝缘电缆	1	2.5～400	450/750	B8734.2
12	BVR	铜芯聚氯乙烯绝缘软电缆	1	2.5～70	450/750	B8734.2
13	BVV	铜芯聚氯乙烯绝缘护套圆形电缆	1	0.75～10	300/500	B8734.2
14	BLVV	铝芯聚氯乙烯绝缘护套圆形电缆	1	2.5～10	300/500	B8734.2
15	BVVB	铜芯聚氯乙烯绝缘护套扁形电缆	2、3	0.75～10	300/500	B8734.2
16	BLVVB	铝芯聚氯乙烯绝缘护套扁形电缆	2、3	2.5～10	300/500	B8734.2
17	RVVP	铜芯聚氯乙烯绝缘屏蔽氯乙烯护套软电缆	1～24	0.3～2.5	300/300	B8734.5

名称/简称：	聚氯乙烯绝缘铜芯聚氯乙烯绝缘电线（BV）/铜单线、塑铜线
主要原材料：	原铜及PVC料
电线规格范围：	0.5 mm²至 630 mm²
额定电压：	0.5 mm²至 1.0 mm²电压范围是300/500V，1.5 mm²至 630 mm²使用范围是450/750V
工作温度：	BV-105℃型不超过90℃,其它不超过70℃,敷设温度不低于0℃。
现行标准：	GB/T 5023.1-2008（JB/T 8734-2008）
产品认证：	国家强制性认证（CCC）
包装电线规格：	100米/卷（塑料薄膜包装）

二、产品使用范围（用途）

本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设。如家装照明。固定布线可用于室内明敷、穿管等场合。为了方便在安装过程中的区别，可分为红、黄、蓝、绿、黑、白、双共七种颜色。

BV电线根据所选用的材质不同，还分为阻燃电线（ZR-BV）、耐火电线（NH-BV）、低烟无卤电线（WDZ-BV）。用户根据使用的场合灵活掌握。其中低烟无（低）卤电线在火焰燃烧情况下产生极少量的烟雾，释放的气体不含卤（低卤）元素，无毒（低毒）。当火灾发生时，可大大减少对仪器，设备和人体的危害，因而被广泛应用于高层建筑、医院、大型图书馆、体育馆、防灾指挥调度楼、车站和民用机场、旅客候车室、重点文物保护场所以及地铁、地下商场或人口密集的公共场所。

产品绝缘线和成品电线，放在20±5℃的温水中至少1h后，能经受国家规定的电压试验。

2、电线具有良好的电气绝缘性能、科学性能和不延燃性能，质量可靠，方便耐用。

3、成品电线的绝缘或护套表面上应有生产厂名、截面型号和电压的连续标志。

如何计算成本

铜电线的成本包括三个部分。

1．铜材的成本

2． PVC（外边料皮）的成本

3．人工的成本

成本的计算方法

铜的成本：
铜重量*铜价格=铜成本
铜的重量=铜的密度(0.0089)*铜丝的体积
铜丝的体积=面积*高度
面积=3.14*半径的平方

以BV2.5平方的铜线为例，如下图
用千分尺，可量出铜丝的直径，如下图是国标的线，直径是1.772，国标是1.78

那半径就是1.772 / 2=0.886

那面积就=3.14*0.886*0.886
=2.46

这个值指的就是平方毫米。之所以BV2.5平方电线。指的就是这个铜丝的截面积是2.5平方毫米。

得出了2。46平方，假如这盘电线的长度是100米。那么这盘电线中间铜丝的重量就是
2.46*100*0.0089(重量=面积*长度*密度)=2.1894公斤的铜

2.189*今日铜价(55.7)=122元

122元就是铜的原材料成本

PVC外面材料的成本
在没有样品时，这个细算很麻烦，不过正常情况下那这盘BV2.5所使用的料皮就是8元。

如果有样品，那直接称整盘电线的重量，减去铜的重量，就是PVC的重量了。

PVC的价格按照8元一公斤左右来计算。

也可以剪下1小段，如1厘米的外皮在天平上称重后来计算出100米PVC料的总重量。

人工成本
生产2.5平方的需要2元的人工电费。

那么这盘电线生产出来的总成本就是122+8+2=132元。

加上点润就是卖价了。
