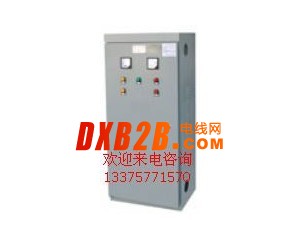

QX4系列星三角起动柜适用于交流380V、频率50HZ、功率为135KW以下的三相鼠笼型感应电动机起动之用。有挂式和立式及户内、户外多种型。该产品多为空压机起动配套，公司长期与全国多家空压机厂提供配套产品，根据扩大用户的意见，对原产品进行全面改进革新，其改进后产品特点：
1、柜体美观、坚固；
2、线路接头处空间大，接线方便；
3、内置结构、元件配用合理，性能稳定；
QX4系列星三角起动柜工作原理
它利用时间继电器自动进行星形至三角形转换，使电动机起动时以降低电压及电流。
QX4系列星三角起动柜主要性能及技术参数
1、当起动器起动电动机时，使每相定子绕组所受的电压在起动时降低到电路中的电压的57.7%，其电流为直接起动时的1/3，而起动转矩也同时减小到直接起动的1/3。
2、起动器的工作制为间断长期工作制或反复短时工作制，反复短时工作下的操作频率为每小时30次，连续操作起动的间隔时间为90秒。
3、起动器的主要技术参数表见说明书
QX4系列星三角起动柜外形尺寸
|
规格 |
外形尺寸 |
规格 |
外形尺寸 |
||||
|
A |
B |
C |
A |
B |
C |
||
|
14-30KW |
380 |
220 |
510 |
14-30KW |
405 |
280 |
710 |
|
40-75KW |
430 |
230 |
620 |
40-75KW |
460 |
310 |
1000 |
|
90-100KW |
510 |
270 |
700 |
90-135KW |
570 |
440 |
1300 |
|
160-225KW |
700 |
540 |
1700 |
||||
|
260-300KW |
800 |
550 |
1800 |
||||
