1.1概述

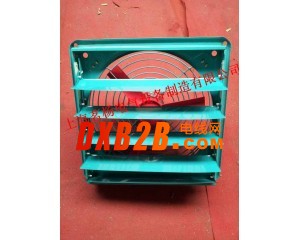

BFAG系列防爆排风扇(以下简称排风扇)，产品符合GB3836.1-2000、GB3836.3-2000的有关标准。
二．风机的概述
本系列产品适用于含有类A、B级，温度组别为T1-T4组的可燃性气体与空气形成的爆炸性气体混合物，划分区域为1区、2区的场所如：石油、军工、化工、机械、医药、治金等行业的车间、仓库、办公室、加油站等处的降温、通风。
三.风机的主要技术参数
|
型号 |
风叶直径（mm） |
风量（M3/h） |
功率(W) |
|
BFAG-300 |
300 |
2200 |
120 |
|
BFAG-400 |
400 |
2400 |
180 |
|
BFAG-500 |
500 |
4900 |
250 |
|
BFAG-600 |
600 |
9500 |
370 |
四、安装和使用
1、首先检查框架、风叶有无变形，扇叶转动是否灵活，有无磨擦现象。检查所有紧固件是否齐全、拧紧、应有防爆合格证编号；
2、线路电压必须与电机上额定电压相符；
3、用500V兆欧表检查电动机的绝缘电阻，其电阻值若小于5M Ω，则应其烘干法或短路电流法进行干燥处理，使其绝缘电阻大于5M Ω；
4、必须配用小型防爆开关作电源开 关，或将变通开关安装于室外无爆炸危险性的地方；
5、接电源的电缆外径应与密封圈相符，拧紧、压紧螺母后应保证密封圈与电缆间、密封圈与出线咀间无间隙，否则失去隔爆性能；
6、装配时应保证防爆间隙0.2mm，更换电机轴承的润滑脂，其润滑脂牌号为ZG-2H复合钙基润；
7、防爆电动机非接线部分不可随意拆卸，接线时，打开接线室的盖穿入引线接到端子上，接好后，盖上盖拧紧螺钉使其隔爆面间隙小于0.2mm，再上紧出线器，使引线不能窜动；
8、使用中的排风扇应经常清扫电机上粉尘及其它积聚物，以免影响散热；
9、长期不用的排风扇重新使用时，应按说明书检查一遍，合格后方可使用；
