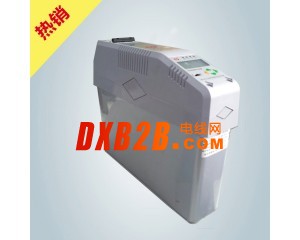

智能模组电力电容器 单相分补智能电力电容器

一、产品概述

HZC 系列低压智能电力电容器是在低压自愈式电力电容器的基础上，以微处理器为控制中心，按电源相位角进行投切的控制具有完整投切功能的一种新型并联补偿电力电容器。该产品集传统控制回路的熔断器、接触器、热继电器、电力电容器于一身，以精确的相位角控制方式，实现了过零投切，避免了常规投切控制方式对系统的冲击和扰动。本产品使用方便，直接替代了老式并联电容器，具有很高的性能价格比。

二、产品特点

结构紧凑、体积小、重量轻、外形美观；兼容传统控制接线，简化安装工艺；可靠性高，抗干扰能力强，对外界无干扰，使用寿命长；本产品具有抗谐波、抗涌流能力，可长期运行于不良的电气环境和气候温度在-25℃~+70℃的条件下；本产品采用模块化一体式设计，采用先进的微电子技术，实现全自动控制。其可靠性、安全性、自动化程度等技术指标已达到国际先进水平；本产品具有过零投切，独特的串行控制功能、避免投切时电流巨大的突变；全密封无裸露设计，可实现柜外现场安装。单位综合造价低于传统模式，性能价格比高。

三、主要功能

该产品适用于三相50HZ/400V 电力系统无功补偿，采用微处理器控制，具有电压过零投入及电流过零切除

的能力。本产品具有主回路过流保护及故障隔离元件，当主回路因过电流至热时能通过隔离元件将电容器从系统中切除，故障隔离元件具有开断工作电流的能力。具有失压自切功能，当系统交流电压低于60%额定电压时，自动将电容从系统中切除。每只单体都具有独特的串行控制功能，该功能用于在接点控制方式下电容器数量大于控制器可控回路的情况。串行控制输出用于在接点控制方式下将多台智能式电容器组合成一组， 具有延时按只投切的能力， 与HZ-PQC100-HZC 智能控制器配合使用，保证每次投切为单只电容，减少对系统的冲击。如将三只或更多HZC 智能电容器并联成一组接受一路控制时，当控制器发出控制命令后第一台电容先投入系统，在第一台投入后延时40MS 通过第一台的串行控制输出再投入组中的第二台，再通过第二台的串行控制输出延时投入第三台，切除过程也相同。HZC 系列智能电容器的这种主回路并联控制回路串联的控制方式既降低了对控制器路数的要求又避免了多只电容合并成一路投切时造成系统电流巨大的突变。
