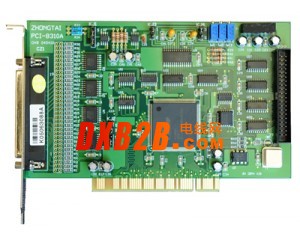

供应PCI总线数据采集卡中泰研创PCI-8310,AD采集卡

PCI总线数据采集卡

AD采集卡

A/D：12bit 100K

通道：32CH（单）/ 16CH（双）

输入范围：0～10V、±5V、±10V

输入阻抗：≥10MΩ

启动方式：程序启动

DI：16CH（TTL）/ DO：16CH（TTL）

特性：

2.1    模入部分(标*为出厂标准状态，下同)

2.1.1 输入通道数：单端32路*；双端16路

2.1.2      输入信号范围：0V～10V*；－5V～＋5V； -10V～＋10V

2.1.3      输入阻抗：≥10MΩ

2.1.4      A／D转换分辨率：12位

2.1.5      A／D转换速率：10μS

2.1.6      A／D启动方式：程序启动

2.1.7      A／D转换非线性误差：±1LSB

2.1.8      A／D转换输出码制：单极性原码*／双极性偏移码

2.1.9      系统综合误差：≤0.1％ F.S

2.2             开关量部分

2.2.1      输入路数：16路TTL电平

2.2.2 输出路数：16路TTL电平

2.3   电源功耗：＋5V(±10％) ≤500mA

2.4   环境要求：工作温度： 10℃～40℃

相对湿度： 40％～80％

存贮温度：-55℃～＋85℃

2.5    外型尺寸(不含档板)：

长×高＝164.8mm×106.7mm  ( 6.5英寸×4.2英寸)
