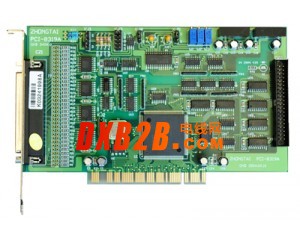

供应中泰PCI总线数据采集板16路TTL电平PCI-8319

AD采集卡

A/D：12bit 100K光隔

通道：32CH（单）/16CH（双）

输入范围：0-10V、±5V、±10V

输入阻抗：≥10MΩ

硬件增益：1、2、10、100、1000倍

程序启动、外触发启动、中断功能

非隔离DI：16CH / DO：16CH（TTL）

特性：

2.1             模入部分(标*为出厂标准状态，下同)：

2.1.1 输入通道数：单端32路*；双端16路

2.1.2      输入信号范围：0V～10V*；－5V～＋5V； -10V～＋10V

2.1.3      最大允许输入电压：±15V

2.1.4      输入阻抗：≥10MΩ

2.1.5      共模抑制比(典型值)：90dB(G＝1)；110dB(G＝10)；130dB(G＞100)

2.1.6      放大器硬件可选增益：×1*；×2；×10；×100；×1000(倍)

2.1.7      A／D转换分辨率：12位

2.1.8      A／D转换速率：10μS

2.1.9      A／D转换非线性误差：±1LSB

2.1.10   系统综合误差：≤0.1％ FSR (×1倍时)

2.1.11   A／D启动方式：程序启动／外触发启动

2.1.12   A／D工作方式：程序查询／中断请求

2.1.13   A／D转换输出码制：单极性原码*／双极性偏移码

2.1.14   隔离形式：三总线光电隔离型

2.1.15   隔离电压：≥500V

2.2             开关量部分(非隔离的)：

2.2.1      输入路数：16路TTL电平

2.2.2 输出路数：16路TTL电平

2.3   电源功耗：＋5V(±10％) ≤800mA（平均值）

2.4   环境要求：工作温度： 10℃～40℃

相对湿度： 40％～80％

存贮温度：-55℃～＋85℃

2.5  外型尺寸(不含档板)：长×高＝175.0mm×106.7mm  ( 6.89英寸×4.2英寸)
