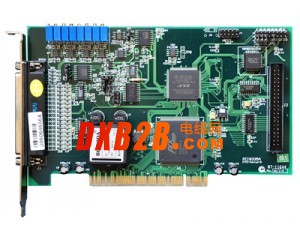

点击图片查看原图
wA/D 16bit， 32（单）/16（双）CH
w转换速率250KHz
w0～5V、±5V 、0～10V、±10V输入
w8KFIFO，程控增益
wD/A 12bit，4CH
w0～5V、±5、±10V输出
w定时脉冲计数16bit 3CH（测频2路）
wDI 16CH DO 16CH
特性：
¨ 模入部分：
输入通道数：单端32路，双端16路
输入电压范围（跳线选择）：4V，5V，10V，±3.33V，±5V，±10V
增益范围（程控）：1，2，4，8（可定制其他增益范围）
输入精度：16Bit
最大采样频率：250KHz
缓冲区（FIFO）：8K
启动转换方式：软件启动/定时/外触发启动
¨ 模出部分
输出通道数：单端4路
输出电压范围：5V，±5V（可定制其他电压范围）
输出精度：12Bit
输出电压建立时间：10uS到0.012%
¨ 开关量部分：
电平方式：TTL
输入通道数：16路
输出通道数：16路
¨ 计数器部分：
使用芯片：82C54兼容器件
输入通道数：3路
¨ 电源功耗: +5V@500mA
¨ 使用环境要求:
工作温度: 0℃～50℃
相对湿度:40%～80%
存贮温度:-40℃～+120℃
外形尺寸:长×高=175.6mmX98.3mm
