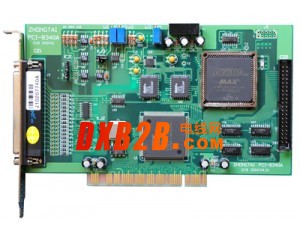

供应中泰研创AD采集卡,PCI-8340采集卡,高速运动

 PCI采集卡

 AD采集卡

A/D：12bit 200K 16CH（单）/8CH（双）

输入范围：0-10V、0-5V、±5V

程控频率：1/5/10/50/100/200K/单步触发/

外部TTL信号、时钟同步触发

8KFIFO半满、非空查询半满中断

DI：16CH（TTL）/ DO：16CH（TTL）

特性：

2.1模入部分( 标*为出厂标准状态，下同 )

2.1.1输入通道数：单端16路 *；双端8路

2.1.2输入信号范围：0～10V*，±5V,0～5V

2.1.3输入阻抗：≥10MΩ

2.1.4输入通道选择方式：单通道程序指定/多通道自动扫描

2.1.5 A/D转换分辩率：12位

2.1.6 A/D采样程控频率：1KHz/5KHz/10KHz/50KHz/100KHz/200KHz

2.1.7 A/D启动方式：程控频率触发/程控单步触发/外部TTL信号触发/外部时钟同步触发

2.1.8 A／D转换非线性误差：±1LSB

2.1.9 A／D转换输出码制：单极性原码*／双极性偏移码

2.1.10FIFO存储器容量：8K×16bit（全满）/4K×16bit（半满）

2.1.11数据读取识别方式：FIFO半满查询/FIFO非空查询/FIFO半满中断

2.1.12系统综合误差：≤0.1％F.S

2.2 开关量部分

2.2.1输入路数：16路TTL电平

2.2.2输出路数：16路TTL电平

2.3 电源功耗： +5V(±10％)≤500mA

2.4环境要求： 工作温度：10℃～40℃

             相对湿度： 40％～80％

             存贮温度：-55℃～+85℃

2.5 外型尺寸：( 不含档板 )

长×高＝175.0mm×106.7mm  (6.89英寸×4.2英寸)
