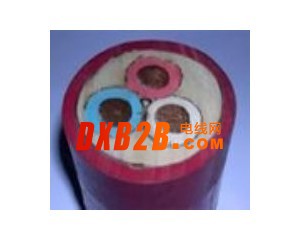

MCPTJ 高压橡套软电缆

型  号

名  称

用  途

MCPTJ-0.66/1.14

采煤机金属屏蔽监视型橡套软电缆

额定电压为0.66/1.14kV及以下采煤机及类似设备的电源连接

MCPT-0.66/1.14

采煤机金属屏蔽橡套软电缆

额定电压为0.66/1.14kV及以下采煤机及类似设备的电源连接

MCPT-1.9/3.3

采煤机金属屏蔽橡套软电缆

额定电压为1.9/3.3kV及以下采煤机及类似设备的电源连接

MCPTJ-1.9/3.3

采煤机金属屏蔽监视型橡套软电缆

额定电压为1.9/3.3kV及以下采煤机及类似设备的电源连接

芯数×导体标称截面（mm2）

标称厚度（mm）

电缆外径（mm）

动力线芯

地线芯

监视线芯

动力线芯绝缘

护套

MCPTJ-0.66/1.14

3×16

1×16

1×16

37.1～40.8

3×25

1×16

1×16

41.7～45.9

3×35

1×16

1×16

47.2～51.9

3×50

1×25

1×25

51.5～56.2

3×70

1×35

1×35

57.9～63.0

3×95

1×50

1×50

65.1～71.6

3×120

1×50

1×70

68.0～72.5

3×150

1×70

1×70

73.9～79.3

3×185

1×95

1×95

80.0～85.9

芯数×导体标称截面（mm2）

标称厚度（mm）

电缆外径（mm）

动力线芯

地线芯

动力线芯绝缘

外护套

MCPT-0.66/1.14

3×16

1×16

35.8～38.6

3×25

1×16

39.7～42.9

3×35

1×16

43.1～46.3

3×50

1×25

48.5～51.8

3×70

1×35

55.1～58.8

3×95

1×50

62.4～66.1

3×120

1×50

68.0～72.5

3×150

1×70

73.9～79.3

3×185

1×95

80.0～85.9

芯数×导体标称截面（mm2）

标称厚度（mm）

电缆外径（mm）

动力线芯

地线芯

监视线芯

动力线芯绝缘

外护套

MCPTJ-1.9/3.3

3×35

1×16

1×16

55.0～60.7

3×50

1×25

1×25

57.8～63.0

3×70

1×35

1×35

64.1～70.8

3×95

1×50

1×50

69.2～76.2

3×120

1×50

1×70

73.4～77.2

3×150

1×70

1×70

77.7～83.1

3×185

1×95

1×95

83.0～88.8

芯数×导体标称截面（mm2）

标称厚度（mm）

电缆外径（mm）

动力线芯

地线芯

动力线芯绝缘

外护套

MCPT-1.9/3.3

3×35

1×16

55.0～60.7

3×50

1×25

57.8～63.0

3×70

1×35

64.1～70.8

3×95

1×50

69.2～76.2

3×120

1×50

73.4～77.2

3×150

1×70

77.7～83.1

3×185

1×95

83.0～88.8

线芯类型

标称

截面

（mm2）

20℃时导体电阻

（Ω/km）

不大于

20℃时地线与屏蔽层并联

直流电阻（Ω/km）不大于

20℃时绝缘电阻（MΩ·km）不小于

额定电压0.66/1.14kV

额定电压1.9/3.3kV

动力线芯

16

1.24

0.70

370

650

25

0.795

0.60

320

550

35

0.565

0.60

280

450

50

0.393

0.50

250

400

70

0.277

0.34

220

350

95

0.210

0.28

210

300

120

0.164

0.24

210

260

150

0.132

0.21

200

240

185

0.108

0.18

200

220

控制线芯

100
