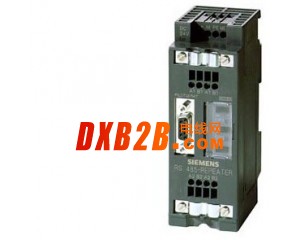

6ES7972-0AB01-0XA0 中继器

参数如下：
RS 485 IP 20 中继器连接二个 PROFIBUS 或最多 32 个站的 RS 485 MPI 总线段。数据传输速率 9.6 kbit/s - 12 Mbit/s。
操作模式
增加站点数量(最多127个)和覆盖面
信号幅值和时间的再生
所连接的总线系统的电气隔离

运行模式
中继器功能

诊断中继器是作为一个常规的 RS 485 中继器集成在总线系统中的，但它具有一个单独的 PROFIBUS DP 地址：

增加的站点数量(最多127个)，在总线系统中扩展
在振幅和时间内重新生成信号
连接段的光隔离
通过 STEP? 7、COM PROFIBUS 或者 GSD 文件进行组态。
与 FW 版本V2.0.0，并具有以下附加功能：

I&M 功能，根据2003年5月的版本 V1.1中的PROFIBUS指南，订货号 3.502
通过 S7 机制实现时间同步
DP循环时间测量和统计
诊断功能

通过 STEP 7 或者 COM PROFIBUS 初始化，诊断中继器决定了连接段的拓扑结构并将它存储在内部诊断存储器中。

在发生故障时，中继器自动将包含下列细节的一个标准诊断消息传递给总线主站：

受影响的段
故障位置 (在站点 X 和站点 Y 之间)
故障位置与站点 X 或者站点 Y 的距离以及故障位置到中继器的距离
故障类型
能够诊断下列错误：

信号电缆 A 或者 B 断裂
信号电缆 A 或者 B 与屏蔽线短路
丢失端阻器
不允许的级联深度
一个分段上站点过多
站点与诊断中继器相隔太远
故障报文
也可以识别零星错误

错误报文在 STEP 7 和 COM PROFIBUS 中以图形方式显示。 它们完全集成到了 SIMATIC 系统诊断中 (如，总体诊断，“报告系统错误”功能)。

STEP 7的显示中包括一个故障排除措施的帮助文本。 编写该帮助文本，无需特定的PROFIBUS专门知识，因此，可将错误迅速地局部化和排除。

网络拓扑结构和统计显示

通过Step 7 V 5.2，可获得拓扑结构图形化显示，其中显示了站和线路长度。

还可以统计数据的形式显示总线系统的质量。

打印功能

STEP 7 V53.3, SP 3 包括改进的打印功能。 还可通过显示屏进行预览和优化打印结果。 例如，可隐藏某些特定细节，也可在DIN A4 或DIN A3 张上打印出拓扑结构的总览图。

组态
诊断中继器按如下方式组态：

STEP 7 V5.1, 包括 Service Pack 2
COM PROFIBUS V5.1, 包括 Service Pack 2
第三方工具： 通过 GSD 文件
如果使用第三方主站，有可能通过 COM PROFIBUS 来决定拓扑结构。 第三方组态工具不能决定拓扑结构。 然而，如果一旦使用 COM PROFIBUS 确定了拓扑结构，接着第三方组态工具将会在出错的位置显示出信息。
