1.1 概述

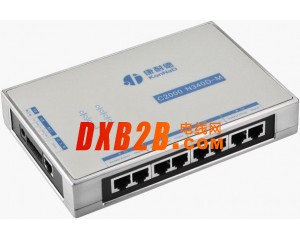

C2000 N340D-M是一种稳定可靠高性能的工业级桌面式加强型四串口设备联网服务器，它提供RS232/485/422到TCP/IP网络和TCP/IP网络到RS232/485/422的数据透明传输，它可以使具有RS232/485/422串口的设备立即具备联入TCP/IP网络的功能。
C2000 N340D-M向上提供10/100M以太网接口，向下提供4个标准RS232/485/422串行口，通讯参数可通过多种方式设置。金属外壳，支持简易固定安装与导轨安装，可广泛应用于PLC控制与管理、门禁、医疗、楼宇控制、工业自动化、测量仪表及环境动力监控系统、信息家电、LED信息显示设备和CNC管理等。
特点：
→采用32位ARM处理器+RTOS，具有更强大的实时处理能力；
→具有TCP Server、TCP Client、UDP、虚拟串口、点对点连接等操作模式 ；
→用户基于网络的软件，不需要做任何修改就可以与C2000 N340D-M通讯；
→通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 N340D-M通讯；
→对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；
→通过浏览器、设置软件或设置动态库进行参数修改设置；
→支持DNS域名解析功能；
→低功耗设计，无需散热装置；
→看门狗设计，稳定性高；
→电源具有良好的过流过压、防反接保护功能。
a) 本产品有以下三种工作模式：
1．作为TCP服务器，转换器上电后在指定的TCP 端口等待数据服务器的连接请求，数据服务器在需要与转换器通讯的时候，向转换器的监听端口请求建立TCP 连接，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器，在完成指定的通讯后，数据服务器可以主动要求断开连接，否则连接一直保持。
2．作为TCP客户端，转换器上电后会主动向服务器请求连接，直到TCP连接建立为止，并且连接一旦建立将一直保持，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器；
3．UDP方式有两种：
当C2000 工作在“UDP normal”模式时，C2000会回应所有的IP地址和端口发过来的数据，并将串口返回的数据发送到最后一次发给它查询请求的IP地址和端口。
当C2000 工作在“UDP Appointed”模式时，它能接收所有的IP地址和端口发过来的数据，但只将串口返回的数据发送给指定的IP地址和端口。
b) 应用软件可使用三种方式与转换器通讯：
1．通过本公司开发的虚拟串口管理程序，将网络数据重定向到虚拟串口，然后从虚拟串口读取数据。
2．用本公司开发的控件EDSockServer.ocx(或动态库EDSockServer.dll)。
3．使用Socket进行通讯。
1.2 技术参数
|
系统 |
CPU |
32-bit ARM |
|
RAM |
32MB |
|
|
Flash |
32MB |
|
|
LAN |
以太网 |
10/100Mbps自适应，RJ45 |
|
保护 |
内置1.5KV电磁隔离保护 |
|
|
串口接口 |
串口数量 |
4个 |
|
串口协议 |
4个RS232/485/422 |
|
|
防雷 |
每线600W |
|
|
串口通讯参数 |
校验 |
None，Even，Odd，Mark，Space |
|
数据位 |
6，7，8 |
|
|
停止位 |
1、2 |
|
|
流量控制 |
RTS/CTS，XON/XOFF，None |
|
|
速率 |
300bps至115200bps |
|
|
软件特点 |
协议 |
ARP，IP，ICMP，TCP，UDP，DHCP，HTTP，DNS |
|
操作模式 |
TCP Server，TCP Client，UDP，虚拟串口，点对点连接 |
|
|
设定 |
C2000设置程序，Web浏览器，设置动态库、串口设置（可选） |
|
|
提供软件 |
虚拟串口软件、C2000设置程序、串口调试工具、网络测试程序、EDSockServer.OCX和EDSockServer.DLL、设置动态库以及VB、VC、BC、Delphi的示例代码 |
|
|
驱动支持 |
Windows 98/ME/2000/XP/2003/Vista/Windows 7 32位 |
|
|
电源需求 |
电源规格 |
9~24V DC |
|
最大功率 |
< 5W |
|
|
防雷 |
1.5KW |
|
|
工作环境 |
操作温度、湿度 |
-25℃~85℃，5~95%RH不凝露 |
|
存储温度、湿度 |
-60℃~125℃，5~95%RH不凝露 |
|
|
外观 |
尺寸 |
185 mm*125mm*30mm |
康耐德串口服务器
康耐德串口服务器可以将多个智能设备的RS232/485接口转换成TCP/IP网络接口，通过接入已有的综合网络设施，在节省重新布线投资的同时实现了智能设备的远程通讯和管理。串口服务器的应用行业非常广泛，包括机房监控、电力监控，工业自动化，远程抄表、物联网、智能家居等。
康耐德串口服务器的高可靠性：
宽温度适应范围，-40℃~85℃温度范围内持续稳定运行；
宽电压工作范围，9V~24V电压范围内正常工作；
防潮效果，5-95%RH湿度范围内康耐德串口服务器工作不受影响；
端口保护：康耐德串口服务器设备全端口具有过流、过压、防反接、防错接、短路保护；
防雷保护：康耐德串口服务器串口内置1.5KV电磁隔离保护，600W防雷保护；
看门狗电路：为避免干扰，康耐德串口服务器采用看门狗电路设计，确保系统运行过程中永不死机。
康耐德串口服务器的实用性：
康耐德串口服务器支持桌面、机架、壁挂、导轨等多种安装方式，安装简便；
自带端口缓存技术，网络中断后康耐德串口服务器底层设备发送数据缓存不丢失；
内置RS-485流向自动控制功能，自动判断和控制数据传输方向；
支持DNS域名解析，上级管理中心直接通过域名访问，跨网段、多机同时监控底层智能设备。
康耐德串口服务器的性价比：
功能强大，康耐德串口服务器采用232/422/485三合一串口设计，节省客户投资；
厂家直销，可向客户免费提供Demo，并支持5年质保。
康耐德串口服务器的扩展性与兼容性：
康耐德串口服务器满足不同波特率、数据位、停止位、校验需求；
提供二次开发动态库和控件，并提供各种语言demo；
提供软件设置和Web等多种配置方式，支持串口、网络等配置接口；
