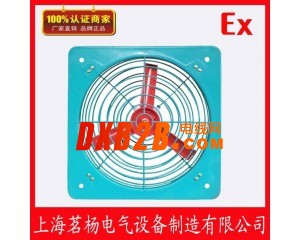

防爆壁式排气扇
第一：防爆壁式排气扇概况
◆防爆壁式排气扇其防爆性能按GB3836.2-83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的规定制成防爆型。防爆标志为dⅡCT4，适用于Ⅱ类，A、B级T1、T2、T3、T4，组成可燃性气体与空气形成的爆炸性环境。该品具有防爆性能可靠、风量大、噪声小、耗电省等优点。并已经国家法定的防爆检验单位安全检验合格，并取得了《防爆合格证》
◆防爆壁式排气扇由防爆电机、页片、面板等部分组成；面板采用优质钢板焊接成型，叶片由铝合金压铸成型，表面高压静电喷塑； 外观美观、采用一体式安装，安全可靠，带有减震装置，运行噪音低。
第二：适用范围
1. 爆炸性气体环境危险场所：1区、2区；
2. 可燃性气体、蒸气级别：ⅡA、ⅡB；
3. 温度组别：T1~T4；
第三：防爆壁式排气扇产品参数
|
产品型号
|
额定电压(V)
|
输入功率(kW)
|
风量(m3/h)
|
扇叶直径（mm）
|
|
FAG-300
|
380/220
|
0.18
|
2280
|
300
|
|
FAG-400
|
0.37
|
2800
|
400
|
第四：防爆壁式排气扇的安装与使用
◆首先检查框架、风叶有无变形，扇叶转动是否灵活，有无磨擦现象。检查所有紧固件是否齐全、拧紧，应有专业合格证编号。
◆线路电压必须与电机上额定电压相符。
◆用500V兆欧表检查电动机的绝缘电阻，其电阻值若小于5MΩ,则应用烘干法或短路电流法进行干燥处理,使其绝缘电阻大于5MΩ。
◆必须配用小型专业开关作电源开关，或将普通开关安装于室外无爆炸危险性的地方。
◆接电源的电缆外径应与密封圈相符，拧紧、压紧螺母后应保证密封圈与电缆间，密封圈与出线咀间无间隙，否则将失去隔爆性能。
◆装配时应保证专业间隙小于0.2mm，更换电机轴承的润滑脂，其润滑脂脾号为ZG-2H复合钙基润。
◆专业电动机非接线部分不可随意拆卸，接线时，打开接线室的盖，穿入引线接到端子上，接了后，盖上盖拧紧螺钉使其隔爆面间隙小于0.2mm，再上紧出线器，使引线不能窜动。注意：安装时，注意隔爆面。装配时专业面须涂204-1防锈油脂。所有专业面不得有损伤或锈蚀，否则将失去专业性能，如有损伤或锈蚀现象需按《专业电气设备专业面缺陷处理的规定》进行修补。
◆使用中的排气扇应经常清扫电机上粉尘及其它积聚物，以免影响散热。
◆长期不用的排气扇重新使用时，应按说明书再检查一遍，合适后方可使用
