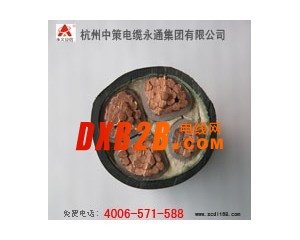

产品名称： YJV三加一芯电力电缆
型号规格：YJV三加一芯交联电缆
绝缘材料：聚乙烯/PVC 70度聚氯乙烯绝缘材料
导体材料：高纯度无氧铜（99.9%）
额定电压：0.6/1K
实验电压：3.5KV/5min
包装样式：盘装（按客户需求米数分割）
产品标准：本产品按GB/T12706《额定电压35KV及以下铜、铝芯塑料绝缘电力电缆》标准生产，同时还可以根据用户需要按国际电工委员会推荐的IEC标准、英国BS标准、德国DIN标准、美国ICEA标准及日本JIS标准生产。
产品用途：交联聚乙烯绝缘电力电缆具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单，重量轻，敷设不受落差限制等优点，是目前广泛应用于城市电网、矿山和工厂的新颖电缆。
适用范围：本产品适用于工频额定电压0.6/1KV及以下配电线路或工业装置中固定敷设场所使用。
在空气中敷设：
1、单芯电缆平行敷设时中心距离，185mm2及以下为电缆直径的2倍，240mm2及以上为90mm。
2、周围环境温度：30ºC。
3、导电线芯最高允许工作温度：90ºC
4、不同环境温度下载流量的校正系数(见表)
直埋敷设：
1、单芯电缆不接触敷设时，中心距离为电缆直径的2倍。
2、周围环境温度：25ºC。
3、导电线芯最高允许工作温度：90ºC
4、土壤热阻系数：1.0ºC.m/W。
5、直埋深度：0.7M。
6、基础为硬基，电缆上有盖板。
7、不同环境温度下载流量的校正系数(见表)
|
环境温度 |
20ºC |
25ºC |
30ºC |
35ºC |
40ºC |
45ºC |
|
校正系数(空气中) |
1.29 |
1.22 |
1.15 |
1.08 |
1 |
0.91 |
|
校正系数(土壤中) |
1.04 |
1 |
0.96 |
0.92 |
0.87 |
- |
产品描述：YJV三加一芯电力电缆又叫铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，杭州中策电缆永通集团公司监制，纯无氧铜生产电阻率低，更加安全省电环保，质量的保障，品质的追求，请拨打选购电话4006-571-588
产品功能：电缆的绝缘-交联聚乙烯是利用化学方法和物理方法使线型分子结构的聚乙烯转化为立体网状结构的交联聚乙烯，从而大幅度的提高了聚乙烯的热机械性，从而保持了优异的电气性能。交联聚乙烯绝缘电力电缆导体最高额定工作温度为90℃，比聚氯乙烯绝缘，聚乙烯绝缘电缆均高，所以电缆的载流量也进一步提高。广泛应用于各类工程、工业、企业的项目建设之中。
产品参数：
|
导体标称截面 |
绝缘厚度 |
护套厚度 |
电缆近似外径 |
电缆近似重量 |
导体直流电阻 |
试验电压 |
电缆载流量 |
|
|
在空气中 |
直埋土壤中 |
|||||||
|
mm 2 |
mm |
mm |
mm |
kg/km |
Ω/km |
KV |
A |
A |
|
3×4+1×2.5 |
0.7 |
1.5 |
12.5 |
236 |
≤ 4.61 |
3.5 |
40 |
55 |
|
3×6+1×4 |
0.7 |
1.5 |
13.7 |
316 |
≤ 3.08 |
3.5 |
50 |
65 |
|
3×10+1×6 |
0.7 |
1.5 |
15.4 |
460 |
≤ 1.83 |
3.5 |
70 |
90 |
|
3×16+1×10 |
0.7 |
1.5 |
17.5 |
679 |
≤ 1.15 |
3.5 |
90 |
110 |
|
3×25+1×16 |
0.9 |
2 |
21.8 |
1065 |
≤ 0.727 |
3.5 |
130 |
150 |
|
3×35+1×16 |
0.9 |
2 |
23.8 |
1368 |
≤ 0.524 |
3.5 |
165 |
185 |
|
3×50+1×25 |
1 |
2 |
27.4 |
1901 |
≤ 0.387 |
3.5 |
200 |
210 |
|
3×70+1×35 |
1.1 |
2 |
31 |
2585 |
≤ 0.268 |
3.5 |
258 |
265 |
|
3×95+1×50 |
1.1 |
2.5 |
34.8 |
3718 |
≤ 0.193 |
3.5 |
320 |
315 |
|
3×120+1×70 |
1.2 |
2.5 |
39.7 |
4443 |
≤ 0.153 |
3.5 |
380 |
360 |
|
3×150+1×70 |
1.4 |
2.5 |
42.9 |
5326 |
≤ 0.124 |
3.5 |
440 |
400 |
|
3×185+1×95 |
1.6 |
3 |
47.4 |
6628 |
≤ 0.0991 |
3.5 |
505 |
435 |
|
3×240+1×120 |
1.7 |
3 |
52.7 |
8501 |
≤ 0.0754 |
3.5 |
603 |
524 |
|
3×300+1×150 |
1.8 |
3.5 |
58 |
10320 |
≤ 0.0601 |
3.5 |
700 |
605 |
