赣鸿科技成立于2007年,所有生产的晶振都必须经过30几道工序才能完成出厂,至今未发生过质量问题,以下9大项是成品检测的国际标准。
产品检测性能,以下是各项测试指标与特性：
1：晶振产品自由跌落从75cm高度自由跌落到30mm后硬木版上,跌落三次满足电器性能规定
2：产品震动频率10~55Hz.振幅0.75mm,X`Y`Z方向各震动30分钟 满足电器性能规定
3：引出端强度拉力:固定震荡器主体,沿引脚轴向施加0.9Kg拉力,保持30±5秒.弯曲:引脚端头悬挂450g的重物,弯曲90°,时间2~3秒,以相同速度返回原位置,再反向操作一次.引脚无拨出或断裂现象
4：密封性将石英晶体谐振器浸在酒精中,加压3Kg/cm2,时间五分钟,测量引脚与基座间绝缘电阻>500Mῼ(DC100V)
5：可焊性从引脚末端至底部2~2.5mm放入235℃±5℃的焊槽内,时间2±0.5秒.沾锡面>90%,频率变化≤±10ppm。
6：耐焊接热从引脚末端至底部2~2.5mm处放入350℃±10℃的焊槽内,时间3.5±0.5秒外观无异常,满足电器性能规定。
7：温度循环将谐振器放置在高低温箱中,将温度设置在-10℃,温度到达后保持30分钟,再将温箱升温到+60℃,保持30分钟,这是一个循环,再将温箱降温到-10℃,开始下一个循环,如此循环三次外观无损伤,满足电器性能规定
8恒定湿热在40±3℃,RH90%±2%,放置48小时,取出后恢复2小时 外观无异常,满足电器性能规定
9：石英晶振在经过高温老化85℃±2℃老化240小时,取出后常温下恢复2小时外观无异常,满足电器性能规定
人工培植石英晶体,在经过高压釜人工种植石英晶棒,取出晶棒,首先对晶棒定向,在对晶棒切割,在把切割下来的晶片定向,在对石英晶片的厚度分选,对晶片的粗磨,在对晶片的中磨,在精细磨,对晶片改园,切割磨边,滚筒道边,对晶片腐蚀,在对晶片频率分选,早期晶片频率分选都是靠人工,现在都是投入机器自动分选了,经过这么多道复杂的工序,这样晶片的制作算是全部完成了。我们在来看看对石英晶振的成品生产过程,首先对晶片清洗,在对晶片镀银,上架点胶,在对晶片进行微调,测试,除湿,压封,绝缘,老化,老化完之后在测试,激光印字,包装,在经过这些工序之后,这样就算是一颗完整的石英晶振了。
石英晶体谐振器规格
|
标准频率范围 (MHz)
|
4.000MHZ—60.000MHZ
|
|
尺寸大小 (L×W×H : mm)
|
5.0×3.2×1.3mm - 3.2×2.5×1.0mm
|
|
谐振标准
|
基频 – 泛音
|
|
频率偏差 (25±3℃)
|
±20ppm
|
|
频率温度特性 (以25℃为基准)
|
±20ppm
|
|
工作温度范围 (*1)/储存温度范围 (℃)
|
-10 — +70 / -40 — +85
|
|
等效串联电阻 (额定频率:以上～未满)
|
Max. 100Ω (9.5 — 15MHz)--Max. 50Ω (15 — 55MHz)
|
|
驱动功率
|
50µW (Max. 500µW)
|
|
负载电容
|
8pF,12pF,16pF,20pF可指定
|

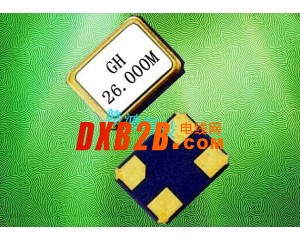

赣鸿公司所生产的贴片型石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.公司以精益求精的要求来满足广大客户的需求。
