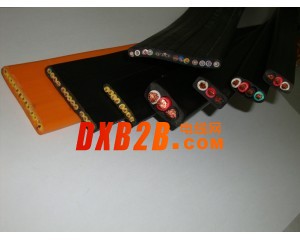

行车电缆
一：特点及用途
本产品具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆[1]，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
二：执行标准
Q/HHTZH007.1
阻燃性能试验执行GB12666-90规定
三：使用特性
1．交流额定电压：U0/U 0.6/1KV
最高工作温度： 105℃
最低环境温度：固定敷设-40℃
2．电缆安装敷设温度应不低于-25℃。
3．电缆允许弯曲半径：电缆最小为电缆外径的12倍
四：主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于50MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
应用安装范围：
该电缆采用特殊结构设计，可作为动力及控制电缆安装在轨道，起重机，物流运输等场合。
电缆特性：
采用新型耐油柔软性专用外护套，可在-15ºC低温下仍保持柔软，阻燃。
电缆结构：
导体：多股精细无氧铜丝，符合VDE0295CLASS标准
绝缘：特殊耐油、阻燃、混合PVC绝缘
颜色：颜色表示，符合227IEC（棕、蓝、黑、黄绿）
黑色数字白色号码编号，符合EN50214标准
（如含黄绿接地线请说明）
护套：耐油、阻燃、弹性PVC专用护套或灰色（RAL7001）、黑色（RAL9005）。在室外使用时必须事先说明。
如起重机的使用情况如下时：
起重电缆是一字排列时
1、 自由使用长度大于35m；
2、 运行速度大于1.6m/s；
应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳或纤维绳如芳纶纱等
起重电缆是梅花型绞合排列时
1、 自由悬挂长度大于35m；
2、 运行速度为4.0m/s~10.0m/s；
应考虑电缆中增加承力元件，承力元件一般为镀锌软钢丝绳。
